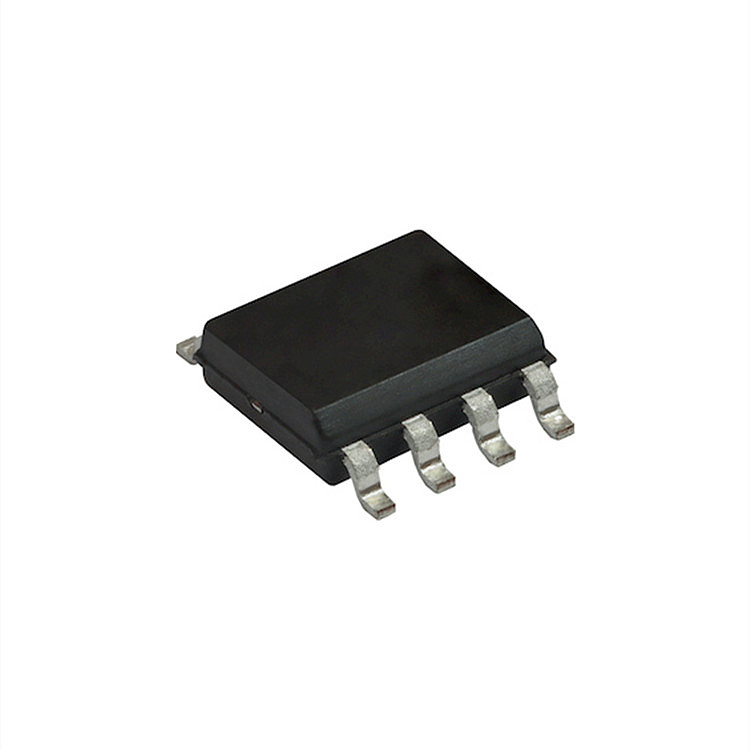

VISHAY隔離放大器VIA2000SD

82 閱讀
  • 品牌名稱：VISHAY
  • 規格型號：VIA2000SD
產品介紹

VIA2000SD 是一款高性能差分輸出隔離放大器，適用于高精度隔離電壓傳感。該器件基于專有的電容隔離技術，單端輸入信號范圍為 0.02 至 2 V。該器件具有高輸入阻抗，適合跨高壓電位分配器進行測量。該器件的 CMTI 為 100 kV/μs，可在嘈雜環境中進行準確測量。

性能特點

隔離測試電壓：5000 VRMS

固定增益：1

低偏移誤差和漂移：± 1.5 mV（Max值），-5 至 +30 µV/℃

產品結構與細節

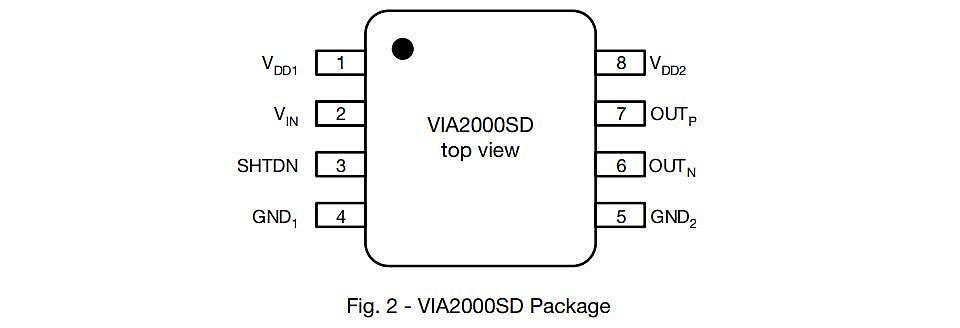

引腳配置和說明

引腳編號 符號 功能

1 VDD1 隔離器側 1 的電源（3.0 V 至 5.5 V）

2 VIN 模擬輸入

3 SHTDN 關機輸入，高電平有效，內部上拉（典型電阻值：100 kΩ）

4 GND1 接地 1，隔離器側 1 的接地參考

5 GND2 接地 2，隔離器側 2 的接地參考

6 OUTN 負輸出

7 OUTP 正輸出

8 VDD2 隔離器側 2 的電源（3.0 V 至 5.5 V）

技術參數

產地：美國

隔離測試電壓：5000 VRMS

固定增益：1

低偏移誤差和漂移：± 1.5 mV（Max值），-5 μV/℃ 至 +30 μV/℃

低增益誤差和漂移：± 0.3 %（Max值），± 45 ppm/℃（Max值）

低非線性度和漂移：± 0.05 %（Max值），± 1 ppm/℃（典型值）

信噪比：70 dB（典型值）

BW：100 kHz

寬帶寬：400 kHz（典型值）

高 CMTI：150 kV/μs（典型值）

監控：內置 VDD1 監控

工作溫度：-40 至 + 125 ℃

隔離額定值：5 kV

線性輸入范圍：100 至 2000 mV

濕度敏感度級別：3

自動：無

封裝類型：SOP-8 (300 mil)

SPQ：1000

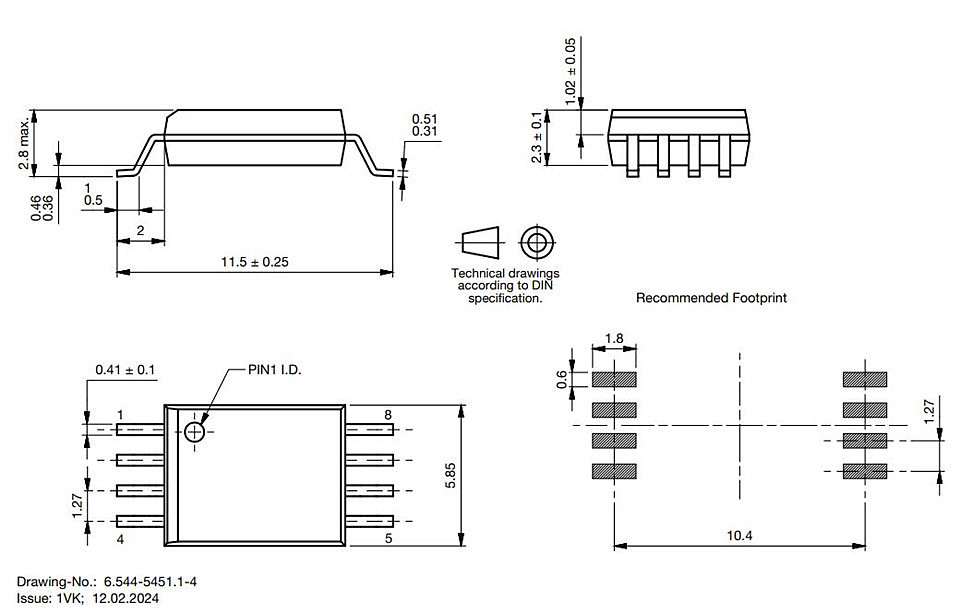

產品尺寸

產品應用

總線電壓監控、交流電機控制、電源和太陽能逆變器、不間斷電源供應商、電池管理、48 V 板網

產品參數
