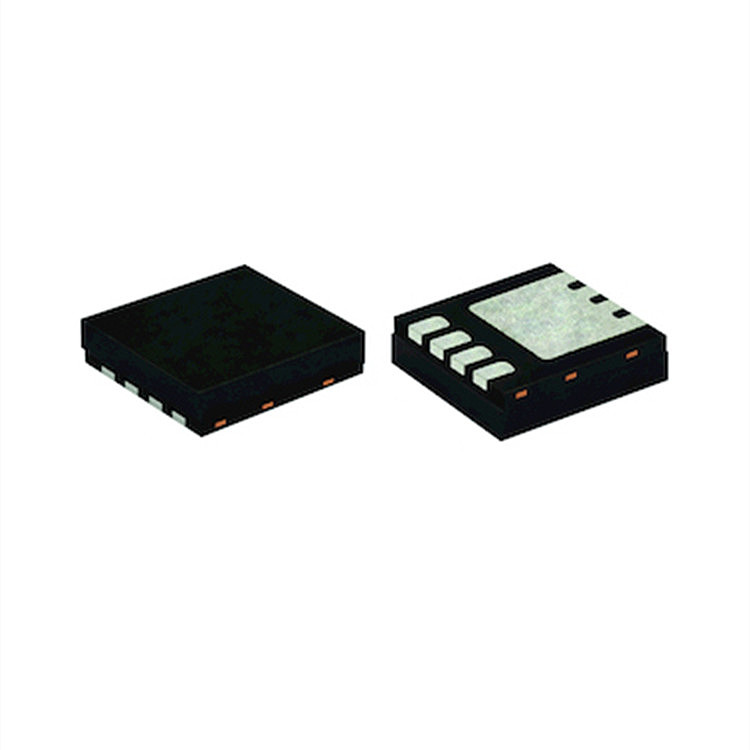

Vishay Intertechnology新推出了 27 款標準型和溝槽 MOS 勢壘肖特基 (TMBS) 表面貼裝整流器，采用帶可濕性側面的 DFN33A 扁平封裝。這些標準器件是采用這種封裝尺寸的器件，可提供高達 6 A 的額定電流，而 TMBS 器件則可提供高達 9 A 的額定電流，為商業、工業、電信和汽車應用提供了節省空間的有效解決方案。TMBS 器件提供從 60 V 到 200 V 的多種電壓選擇，標準整流器的電壓則高達 600 V，這些器件均具有汽車級 AEC-Q101 認證。作為 Vishay 功率 DFN 系列的新封裝，DFN33A 采用 3.3 x 3.3 mm 的緊湊型基底面和 0.88 mm 的超低典型高度，使發布的 Vishay General Semiconductor 整流器能夠更有效地利用 PCB 空間。與傳統的 SMB（DO-214AA）和 eSMP 系列 SMPA（DO-220AA）相比，封裝尺寸分別縮小了 44 % 和 20 %。此外，該器件的扁平外形比 SMB (DO-214AA) 和 SMC 薄 2.6 倍，比 SMPA (DO-220AA) 薄 7%。同時，整流器優化的銅質設計和先進的芯片貼裝技術實現了高熱性能，可在更高額定電流下工作。這些器件適用于低壓、高頻逆變器、DC/DC 轉換器、續流二極管，以及基帶天線熱插拔電路中的極性和軌至軌保護，以及交換機、路由器和光網絡設備的以太網供電 (PoE)。對于這些應用，整流器可在高達 +175 ℃ 的高溫下工作，同時其超低的正向壓降和低漏電流提高了設計效率。其 DFN33A 封裝的可潤濕側面可進行自動光學檢測 (AOI)，無需 X 射線檢測。根據 J-STD-020 標準，該整流器的 MSL 濕度靈敏度為 1，LF 峰值為 260 ℃，是自動貼裝的適配之選。這些器件符合 RoHS 規范，不含鹵素，其啞光鍍錫引線符合 JESD 201 2 級晶須測試標準。

扁平封裝--典型高度為 0.88 毫米

無引線 DFN 封裝，側面可潤濕

適合客戶 AOI（自動光學檢測）

自動更換的適配選擇

1 Vishay 標準恢復產品

2 氧化物平面芯片技術

3 額定電流 (40 = 4 A)

4 封裝類型 (N3 = DFN33A 封裝)

5 額定電壓 (D = 200 V、G = 400 V、J = 600 V)

6 質量等級 (H = AEC-Q101 合格品，否則 = 工業級)

7 材料/環境類別 (M3 = 無鹵素、符合 RoHS 規范、端接無鉛 (Pb))

產地：美國

I_F = 4 A 時的 V_F（T_J = 125℃）：0.84 V

Max T_J：175 ℃

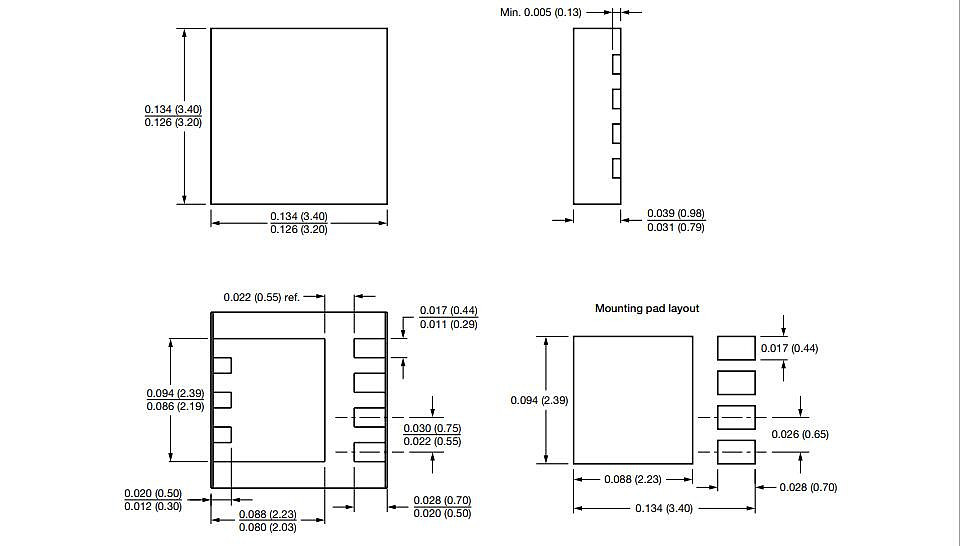

封裝：DFN33A

電路配置：?jiǎn)温?/p>

扁平封裝典型高度：0.88 mm

封裝：無引線 DFN

典型 IR：＜ 0.1 μA

符合 J-STD-020 的 MSL 1 級標準，LF Max峰值：260 ℃

設備標記代碼：4D

Max重復峰值反向電壓 V_RRM：200 V

Max平均正向整流電流I_F(AV)：4 A；I_F(AV)：1.68 A

10 ms 單個半正弦波疊加在額定負載上的峰值正向浪涌電流 I_FSM：70 A

工作結溫范圍 T_J：-55 至 +175 ℃

儲存溫度范圍 T_STG：-55 至 +175 ℃

通過認證：AEC-Q101

消費、工業、汽車應用中的通用、電源線極性保護、軌至軌保護
