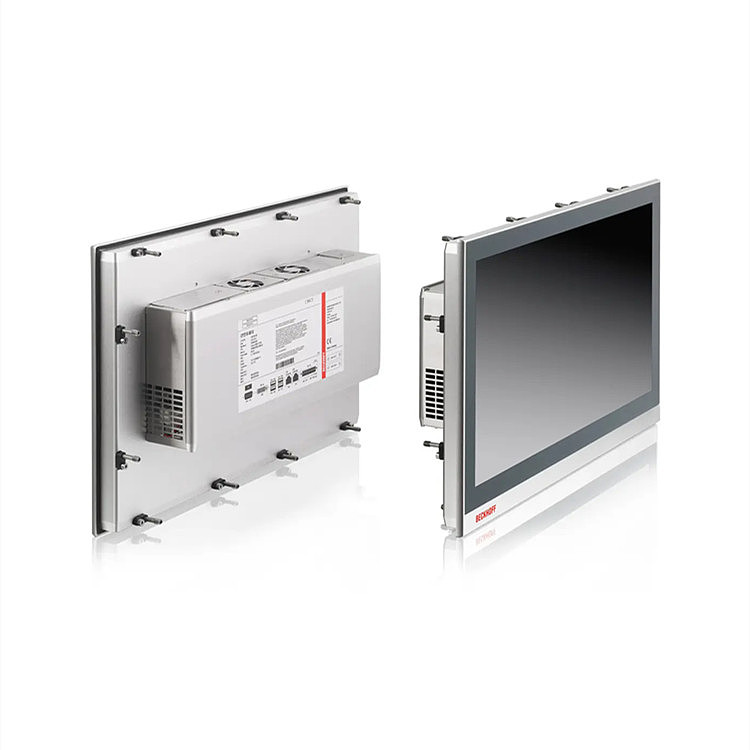

CP22xx 系列適合控制柜安裝的面板型 PC 是將多點觸控的現代操作理念和具有時代感的優雅設計結合的產物，專為安裝在控制柜正面而設計。CP22xx 系列將可靠的BECKHOFF控制面板設計與工業 PC 技術融為一體，可為各種應用場合提供合適尺寸的顯示屏 — 橫屏或豎屏（水平/垂直）。CP22xx 系列工業 PC 搭載高度集成的 3.5 英寸主板，若結合在 Windows 10 IoT Enterprise 下運行的的高性能 TwinCAT 自動化軟件，CP22xx 系列可為機械制造和設備工程應用提供一個功能強大的平臺。

可滿足各種性能等級需求

高的數據可用性和防護性

組件便于拆裝

中央 EtherCAT 控制

靈活的擴展選項

CP22xx-0040：適合控制柜安裝的多點觸控面板型 PC

CP2212-0040：12 英寸顯示屏，分辨率為 800 x 600, 多點觸摸屏

CP2213-0040：12.1 英寸顯示屏，分辨率為 1280 x 800, 多點觸摸屏

CP2215-0040：15 英寸顯示屏，分辨率為 1024 x 768, 多點觸摸屏

CP2216-0040：15.6 英寸顯示屏，分辨率為 1366 x 768, 多點觸摸屏

CP2218-0040：18.5 英寸顯示屏，分辨率為 1366 x 768, 多點觸摸屏

CP2219-0040：19 英寸顯示屏，分辨率為 1280 x 1024, 多點觸摸屏

CP2221-0040：21.5 英寸顯示屏，分辨率為 1920 x 1080, 多點觸摸屏

CP2224-0040：24 英寸顯示屏，分辨率為 1920 x 1080, 多點觸摸屏

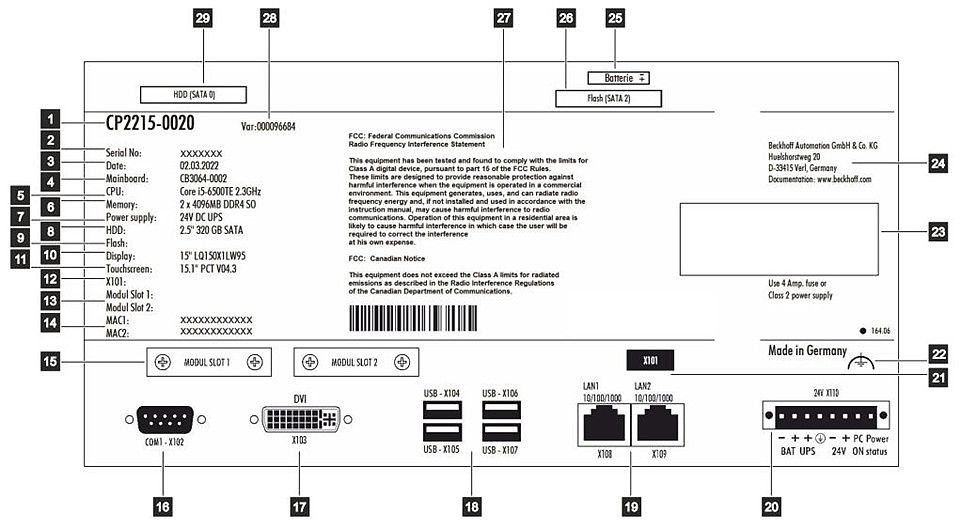

1 型號：后四位數字表示設備的世代

2 序列號 (BTN)

3 生產日期

4 主板

5 CPU

6 存儲介質

7 電源

8 內存

9 硬盤、固態硬盤或 CFast

10 顯示屏

11 觸摸屏

12 可選接口 (X101)

13 PCIe 緊湊型模塊的可選插槽

14 以太網接口的 MAC 地址 (X108. X109) 15 模塊插槽 1 和模塊插槽 2 16 RS232 接口 (X102) 17 DVI 接口 (X103) 18 USB 接口 (X108. X109) 15 模塊插槽 1 和模塊插槽 2

16 RS232 接口 (X102)

17 DVI 接口 (X103)

18 USB 接口 (X104-X107)

19 以太網接口 (X108, X109)

20 面板計算機電源和保護接地的連接 (X110)

21 引出連接區域的可選接口 (X101)

C9900-T327：18.5 英寸顯示屏，全高清分辨率 1920 x 1080，替代標準分辨率 1366 x 768

C9900-C639：第 11 代 Intel Core i3-11100HE 處理器，2.4 GHz 基頻，四核（TC3: 60），代替 Intel Celeron G6600HE 2.6 GHz（TC3: 50）

C9900-C640：第 11 代 Intel Core i5-11500HE 處理器，2.6 GHz 基頻，六核（TC3: 70），代替 Intel Celeron G6600HE 2.6 GHz（TC3: 50）

C9900-C641：第 11 代 Intel Core i7-11850HE 處理器，2.6 GHz 基頻，八核（TC3: 80），代替 Intel Celeron G6600HE 2.6 GHz（TC3: 50）

C9900-R270：內存擴展至 8 GB DDR4 RAM，代替 4 GB

C9900-R271：內存擴展至 16 GB DDR4 RAM，代替 4 GB

C9900-R272：內存擴展至 32 GB DDR4 RAM，代替 4 GB

C9900-R273：內存擴展至 64 GB DDR4 RAM，代替 4 GB

C9900-M575：CP22xx、CP26xx、CP29xx 或 CP39xx 系列控制面板或面板型 PC 內顯示屏的采用豎屏，取代標準的控制面板或標準的面板型 PC

C9900-E268：無按鈕擴展件的 CP2xxx 系列的前面板內有 1 個 USB-A 型 USB 接口，帶 IP65 緊固螺帽

C9900-F944：用于 CP2x15-00x0 的不銹鋼前面板，帶藍色硅膠密封圈，用于水平對齊，1.4404 不銹鋼材質，表面亞光處理，粒度 240，代替標準鋁質前面板

C9900-F945：用于 CP2x16-00x0 的不銹鋼前面板，帶藍色硅膠密封圈，用于水平對齊，1.4404 不銹鋼材質，表面亞光處理，粒度 240，代替標準鋁質前面板

C9900-F946：用于 CP2x18-00x0 的不銹鋼前面板，帶藍色硅膠密封圈，用于水平對齊，1.4404 不銹鋼材質，表面亞光處理，粒度 240，代替標準鋁質前面板

C9900-F948：用于 CP2x21-00x0 的不銹鋼前面板，帶藍色硅膠密封圈，用于水平對齊，1.4404 不銹鋼材質，表面亞光處理，粒度 240，代替標準鋁質前面板

C9900-B517：CP22xx 內集成 2 個 PCIe 板卡插槽，用于插入倍福的 PCIe 板卡，取代 2 個用于引出接口的連接器托架

C9900-E233：主板上的 1 個 RS232 串口在 C5210、C65x5、CP2xxx 或 CP62xx 的接口區引出

C9900-E240：COM2 RS232 串口，光纖連接，帶過載保護，D-sub 9 針接口。

C9900-E241：COM2 RS485 串口，光纖連接，帶過載保護，D-sub 9 針接口。

配置為一個不帶回顯的端點：回顯關閉，自動發送打開，總是發送關閉，自動接收打開，總是接收關閉，終端打開。

C9900-E242：COM2 RS422 串口，光纖連接，帶過載保護，D-sub 9 針接口。

配置為一個全雙工端口：回顯打開，自動發送關閉，總是發送打開，自動接收關閉，總是接收打開，終端打開

FC9071-0000：千兆以太網 PC 接口卡，10/100/1000 Mbit/s，1 通道，PCIe 接口，占用現場總線接口區

C9900-D191：帶 2 個 2.5 英寸硬盤插槽或 SSD 插槽的 PC，代替 1 個硬盤或 SSD 插槽和 1 個 CFast 插槽

C9900-H145：附加的 2.5 英寸硬盤，320 GB

C9900-H781：SSD 固態硬盤，3D 閃存，2.5 英寸，320 GB

C9900-H745：SSD 固態硬盤，3D 閃存，2.5 英寸，640 GB

C9900-H792：SSD 固態硬盤，3D 閃存，2.5 英寸，1280 GB

C9900-H847：SSD 固態硬盤，3D 閃存，2.5 英寸，320 GB，代替 2.5 英寸硬盤

C9900-H746：SSD 固態硬盤，3D 閃存，2.5 英寸，640 GB，代替 2.5 英寸硬盤

C9900-H793：SSD 固態硬盤，3D 閃存，2.5 英寸，1280 GB，代替 2.5 英寸硬盤

C9900-D190：2 個 CFast 卡槽，代替 1 個 2.5 英寸硬盤或 SSD 插槽和 1 個 CFast 卡槽

C9900-H583：40 GB CFast 卡，3D 閃存，寬溫范圍

C9900-H587：80 GB CFast 卡，3D 閃存，寬溫范圍

C9900-H624：160 GB CFast 卡，3D 閃存，寬溫范圍

C9900-H669：320 GB CFast 卡，3D 閃存，寬溫范圍

C9900-H584：40 GB CFast 卡，3D 閃存，寬溫范圍，代替 2.5 英寸硬盤

C9900-H588：80 GB CFast 卡，3D 閃存，寬溫范圍，代替 2.5 英寸硬盤

C9900-H625：160 GB CFast 卡，3D 閃存，寬溫范圍，代替 2.5 英寸硬盤

C9900-H670：320 GB CFast 卡，3D 閃存，寬溫范圍，代替 2.5 英寸硬盤

C9900-U209：不間斷電源 UPS，集成到 24 V 電源中，無電池

C9900-U330：電池組，用于帶 24 V 電源并集成有 UPS C9900-P209 或 C9900-U209 的 PC，外置，用于 DIN 導軌安裝，3.4 Ah，工作溫度范圍 0 至 50 ℃，包含兩個可充電的密封 VRLA-AGM 鉛酸電池

產地：德國

設備類型：適合控制柜安裝的多點觸控面板型 PC

外殼：鋁質外殼，玻璃前面板

硬盤/閃存插槽：1 個用于 2.5 英寸硬盤/SSD 的插槽, 1 個 CFast 卡槽

安裝方式：抽拉式鎖緊桿，用于在不松開部件的情況下快速安裝

防護等級：正面防護等級 IP65，背面防護等級 IP20

工作溫度：0 至 55 ℃

顯示屏尺寸：12 英寸

分辨率：800 x 600

觸摸屏：多點觸摸屏

處理器：Intel Celeron 6600HE 2.6 GHz 基頻，雙核（TC3: 50）

主板：3.5 英寸主板，用于第 11 代 Intel Celeron，Core i3/i5/i7

內存：4 GB DDR4 RAM

顯卡：集成在處理器中

以太網：主板集成 1 個 100/1000/2500BASE-T 和 1 個 100/1000BASE-T

RAID：主板集成 SATA RAID 1 控制功能

硬盤/閃存：2.5 英寸硬盤，320 GB

接口：4 個 USB 3.2 Gen. 2，1 個 RS232，1 個 DVI

電源：24 V DC

半導體、光伏太陽能、風力發電、鋰電池制造、電子制造、汽車制造、機器人、數控機床、包裝機械、煙草機械、塑料加工、物流輸送、流程工業以及智能建筑等
