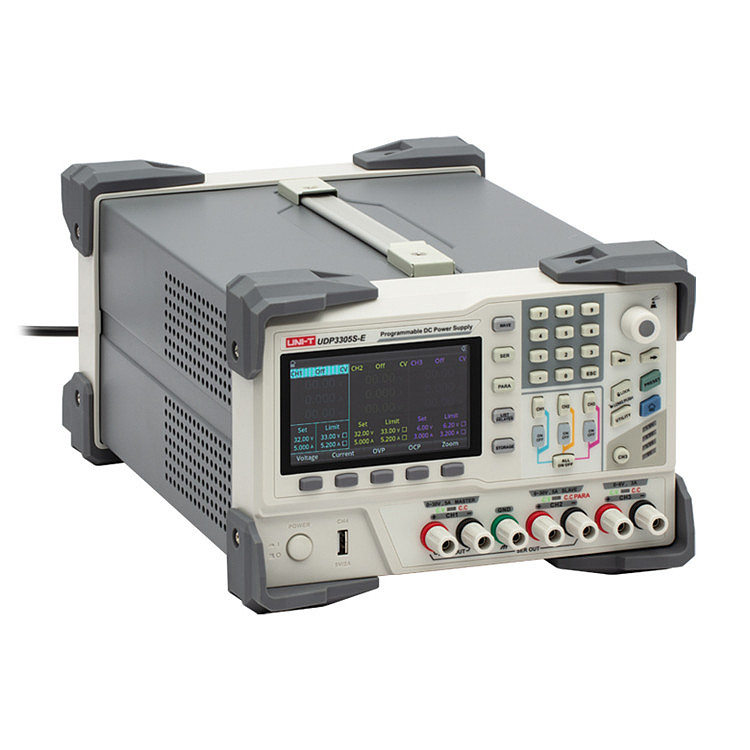

UDP3000S 系列是一款高性能可編程線性直流電源。它具有清晰的 LCD 用戶界面、高性能指標、多種分析功能和通信接口。它能滿足用戶多樣化的測試需求。它旨在為教學、科研、工業等領域提供高性價比的直流可編程電源。UDP3000S 系列電源采用 4.3 英寸 TFT 液晶顯示屏，提供人機交互界面，功能豐富，操作簡單。同時顯示三個通道的實時信息、設置值和限值。測試界面一目了然，節省了瀏覽和搜索的時間。該系列電源的所有通道均相互隔離。通過功能鍵可實現 CH1 和 CH2 的一鍵串聯并聯。無需額外布線。只需按照接口圖接線即可，操作簡單快捷。為您提供更廣泛的電源工作范圍。UDP3000S 系列可提供更清潔、更可靠的直流電源。它能減少使用中不必要的干擾。該系列電源提供 USB / LAN / RS232 等多種遠程連接接口。UDP3000S 系列電源具有波形顯示功能，可直觀地顯示電壓、電流和功率的變化趨勢，為用戶提供更好的操作體驗。該系列電源提供數字 IO 端口，可編輯為外部觸發模式，實現電源遠程控制。設置為輸出模式后，可為外部儀器提供觸發信息和狀態標志。

功率可達 348 W

四通道獨立輸出：CH1/CH2：0 至 30 V/5 A，CH3：0 至 6 V/3 A，CH4：5 V/2 A

多重保護：OCP/OVP/OTP

高負載調節和線路調節

超低輸出紋波和噪聲

支持一鍵串行和并行輸出功能

4.3 英寸 TFT 顯示屏可同時顯示三個通道和多個參數

列表/延遲功能，可根據需要控制電壓和電流輸出

外部觸發功能，實現工業自動化控制

提供 USB 主機、USB 設備、局域網、RS232、數字 IO 等接口

具有波形顯示功能，可實時、動態顯示輸出電壓/電流/功率波形

智能風扇速度控制可有效降低運行時的風扇噪音

支持 10 組文件存儲和轉出，支持 USB 閃存盤讀寫

五位電壓/四位電流高精度顯示，分辨率分別為 10 mV / 1 mA 和 1 mV / 1 mA

鍵盤鎖定功能，防止誤操作

支持 SCPI 遠程命令控制

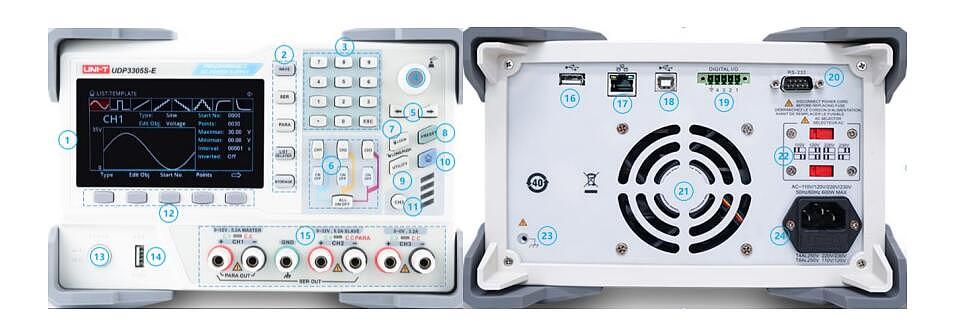

① LCD 顯示屏 ② 功能鍵 ③ 數字鍵盤 ④ 旋轉編碼器 ⑤ 步進參數鍵 ⑥ 通道選擇和輸出控制 ⑦ 鍵盤鎖定 ⑧ 預置鍵 ⑨ 系統設置 ⑩ 主頁鍵 ○11 CH3 快速選擇 ○12 操作菜單 ○13 電源開關 ○14 CH4 5V/2A USB 輸出 ○15 輸出通道和指標 ○16 USB HOST ○17 LAN ○18 USB 設備 ○19 數字 IO ○12 操作菜單 ○13 電源開關 ○14 CH4 5V/2A USB 輸出 ○15 輸出通道和指示燈 ○16 USB HOST ○17 LAN ○18 USB 設備 ○19 數字 IO ○20 RS232 ○21 風扇 ○22 輸入電源選擇 ○23 保護 GND ○24 交流插座

標準配件：UT-D14 USB 數據線；電源線；5 針插頭

可選附件：鱷魚夾測試線

產地：美國

通道數：4

輸出額定值

電壓 CH1&CH2：0 至 30 V

CH3：0 至 6 V

CH4：5 V（USB 輸出）

電流 CH1&CH2：0 至 5 A

CH3：0 至 3 A

CH4：2 A（USB 輸出）

功率：348 W

CV 模式

調節 線路調節：≤ 0.01 %+2 mV

負載調節：≤ 0.01 %+2 mV

紋波和噪聲：350 μVr ms/2 mVpp（5 Hz 至 1 MHz）

反應時間：≤ 50 μs（50 % 負載變化，Min負載 0.5 A）

指令處理時間：＜100 ms

CC 模式調節 線路調節：≤ 0.01 %+250 μA

負載調節：≤ 0.01 %+250 μA

紋波電流：≤2 mA

跟蹤模式

并聯

線路調節：≤ 0.01 %+2 mV

負載調節：≤ 0.01 %+2 mV

串聯

線路調節：≤0.01 %+3 mV

負載調節：≤ 300 mV

跟蹤誤差：≤ 0.5 %+10 mV（10 至 30 V 無負載）；≤ 0.5 %+30 mV（0 至 9.99 V 無負載）

接入負載：≤ 300 mA

測量顯示：滿刻度，4 位數顯示；4.3 英寸 LCD

編程分辨率

電壓：10 mV

電流：1 mA

回讀分辨率

電壓：10 mV

電流：1 mA

編程精度（25± 5 ℃）：±（0.3 %+20 mV）

電壓：±（0.3 %+20 mV）

電流：±（0.2 %+5 mA）

回讀精度（25 ± 5 ℃）

電壓：±（0.1 %+20 mV）

電流：±（0.15 %+5 mA）

電壓編程速度（總變化范圍）

CH1

上升：滿載：＜ 50 ms；

空載：＜ 30 ms

下降：滿載：＜ 45 ms；

無負載：＜ 400 ms

CH2 上升：滿載：＜ 50 ms；

無負載：＜ 30 ms

下降：滿載：＜ 45 ms；

無負載：＜ 400 ms

CH3 上升：滿載：＜ 15 ms；

空載：＜13 ms

下降：滿載：＜ 22 ms；

空載：＜ 100 ms

每 ℃ 溫度系數（輸出百分比 + 偏移）

CH1 電壓：0.01 %+5 mV

電流：0.01 %+2 mA

CH2 電壓：0.01 %+5 mV

電流：0.01 %+2 mA

CH3 電壓：0.01 %+2 mV

電流：0.01 %+2 mA

通道 4（USB 輸出）

輸出電壓：5 V ± 0.25 V

輸出電流：2 A

輸入電壓：AC 100 V/120 V/220 V/230 V ± 10 %

頻率：50/60 Hz

功率：Max 600W

保險絲 AC220V：T4AL250V

保險絲 AC110V ：T8AL250V

環境 工作溫度：0 至 40 ℃

工作濕度：20 至 80 %（無冷凝）

存儲溫度：-10 至 60 ℃

海拔高度：≤ 2000 米

污染度：2

尺寸：355×240×168 mm

重量：10.2 kg

教學、科研、工業等
