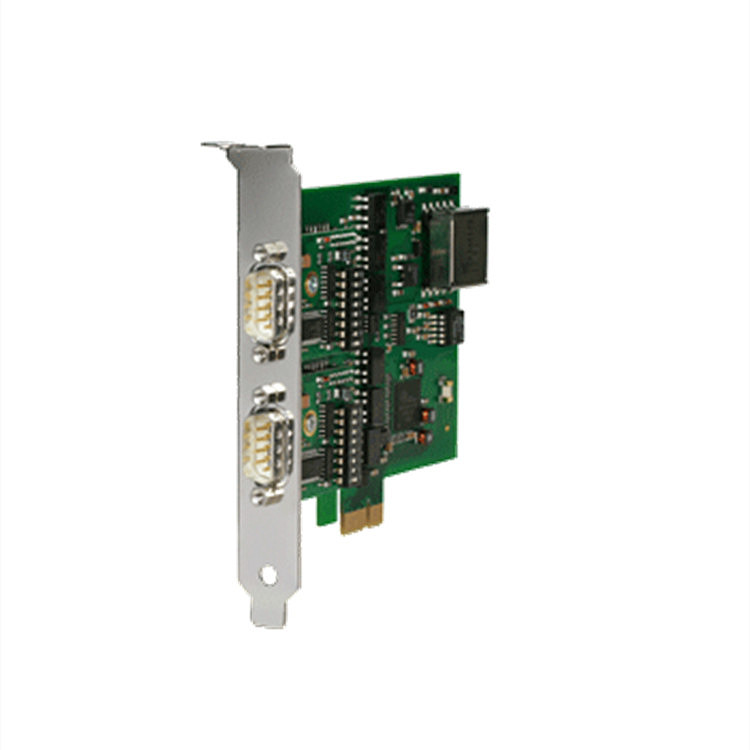

在當前的 PC 設計中，PCI Express 幾乎取代了過時的 PCI 總線系統。盡管仍有一些 PC 主板為這兩種系統提供插槽，但出于成本和性能方面的考慮，目前的主板幾乎只配備 PCI Express 插槽。PCI Express 通過差分線對，即所謂的 “通道”，以 2.5 或 5 GB/s 的速度向插卡串行傳輸數據。對于高數據吞吐量的卡（圖形卡和網卡、硬盤控制器），一個插槽可連接多條通道，而復雜度低的卡只需一條通道即可。PCI Express 標準允許將 1 (x1)、4 (x4)、8 (x8) 或 16 (x16) 個通道連接到一個插槽，因此連接器在機械結構、連接器分配和電源負載能力方面各不相同。不過，卡和連接器的機械編碼可確保短卡順利用于長插槽。例如，x1 卡可以在 x4、x8 或 x16 插槽中使用。PCI Express 不再是傳統的 PC 總線系統，在這種系統中，所有插卡都并行連接到大部分總線線路上。取而代之的是，PCI Express 是一種星形布線技術，由于 PC 與插卡之間采用點對點連接，因此傳輸速度大大高于采用并行連接插槽的總線解決方案。PCI Express 卡 13641 提供兩個可切換的串行 RS232/RS422/RS485 接口，電隔離電壓為 1kV。

帶 128 字節 FIFO 和 DMA 功能的 UART，可減輕 CPU 負載

適用于任何 PCI Express 插槽的緊湊型 “x1 ”插入式卡

兼容 PCI Express 標準 1.1 和 PCI 電源管理標準 1.2

符合辦公和工業環境標準

抗干擾能力強，符合 EN 61000-6-2 標準

低干擾發射，符合 EN EN 55032:2015 + A1 cl. B、EN 61000-3-2 和 EN 61000-3-3 標準

5 年質保

交貨包括：PCIe 卡 2x RS232/RS422/RS485 快速指南

接口

2x RS232-/RS422-/RS485-Schnittstelle

1x 32 位 PCIe 總線

端口之間電隔離

隔離電壓 1kV DC

電纜和連接器附件

RS485 螺旋式線組(用于 W&T 設備的 RS485-DB9 適配器） 11909

產地：德國

PCIe 端口：PCIe 1.1 /“x1 ”連接器

串行端口：2 x RS232、RS422、RS485 接口，可切換的 9 針 SUB-D 連接器

工作模式：RS232、RS422

RS485 2-/4 線制，帶握手控制功能

RS485 2-4 線制，帶自動控制功能

Max波特率：921,600 波特

數據格式：任意

信號：RS232：RxD、TxD、RTS、CTS、DTR、DSR、DCD、RI

RS422：RxD、TxD、CTS、DTR (RTS)

RS485：RxD、TxD

握手：無、RTS/CTS、Xon/Xoff

UART：PI7C9X7952BFDE，帶 128 字節 FIFO

PC 與串行端口之間的Min隔離電壓：1 kV DC

電源電壓：3.3 V DC、12 V DC

電流消耗：典型值 200 mA @ 3.3 V；type. 100 mA @ 12 V

外殼尺寸（寬 x 高）：134 x 120 毫米

防護等級：IP 00

重量：約 100 g

環境溫度：儲存：-40 至 +70 ℃

工作溫度：0 至 +70 ℃

相對濕度：5 至 95 %，無冷凝

自動化、風能、氣候管理、物聯網、油輪、辦公室、IT
