Agiltron數字鏈路系統RFOF-22101L2R121

531 閱讀
  • 品牌名稱：Agiltron
  • 規格型號：RFOF-22101L2R121
產品介紹

該系列光纖射頻鏈路可通過光纖鏈路傳輸模擬和數字射頻信號，帶寬高達 40 千兆赫，傳輸距離可達 max.20 千米。它通過高線性度 DFB 激光器（發射器）將輸入射頻電信號轉換為光信號，并通過高線性度光電二極管和低噪聲放大器（接收器）在光纖鏈路的另一端將光信號重新轉換為射頻信號。這對發射器和接收器組成一個收發器，提供一個透明的數據傳輸通道。它們的波長為 1310nm、1490nm 和 1550nm，具有多功能波分復用（WDM）功能。例如，使用兩個不同波長的收發器和相匹配的波分復用電纜適配器，可通過單根光纖鏈路建立雙向射頻通信。另一個例子是，通過將三個不同波長的收發器與我們的波分復用電纜適配器組合在一起，可以通過一條光纖鏈路傳輸三個通信信道。模塊采用堅固的鋁制外殼包裝。

RFOF 模塊適用于電信、衛星、射電望遠鏡、分配天線、廣播音頻和視頻以及定時同步。例如，點對點天線可以通過光纖電纜連接到控制室?guī)酌椎綆坠镆酝獾牡胤?；基站可以通過光纖連接到遠程扇區天線；衛星天線可以通過光纖電纜連接到遠程站點。

性能特點
  • 01 ~ 40 GHz
  • 高達 100 km
  • 色散補償
  • 損耗補償
  • 模擬或數字
  • 低失真

穩定

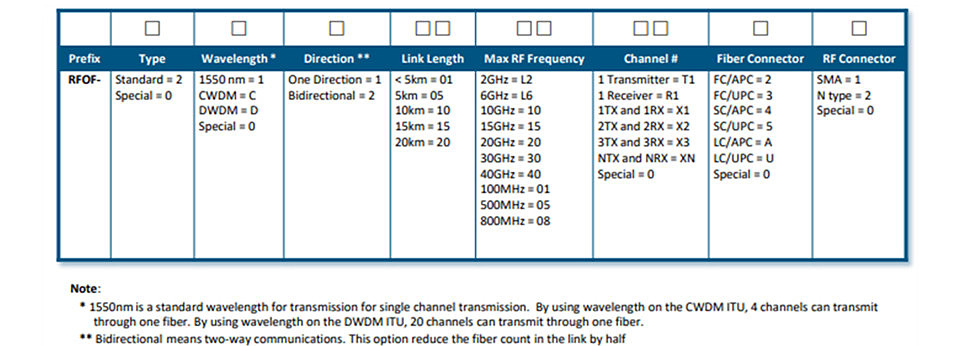

選型指南

技術參數

產地：美國

光波長：1550 ± 20 nm

光輸出功率：2...8 dBm

光輸入功率：-16...-6 dBm

射頻頻率范圍：0.01...40 GHz；20...800 MHz

平坦度：max.6 dB

射頻輸出功率（@-10dBm 光輸入）：-30 dBm

輸入射頻回波損耗：min.10 dB

射頻輸入功率：-45...-30 dBm

射頻 AGC 變化：± 2 dB

IMD 2 階（兩個 -20 dBm 的輸入音調）：min.32 dB

IMD 3 階（兩個輸入音調，-20dBm）：min.55 dB

噪聲（0dB 射頻增益，0dB 光衰減）：-90...-130 dBm/Hz

鏈路增益：0 dB

延遲：min.60 ns

光纖類型：單模，9μm /125μm

射頻阻抗：75 Ω

射頻連接器：F-Type

功耗：min.3 W

重量：0.5 千克

工作溫度：-20...50 °C

存儲溫度：-45...85 °C

產品應用

GSM 直放機

CDMA 直放機

WCDMA 直放機

PHS 直放機

數字電視直放機

廣播直放機

產品參數
