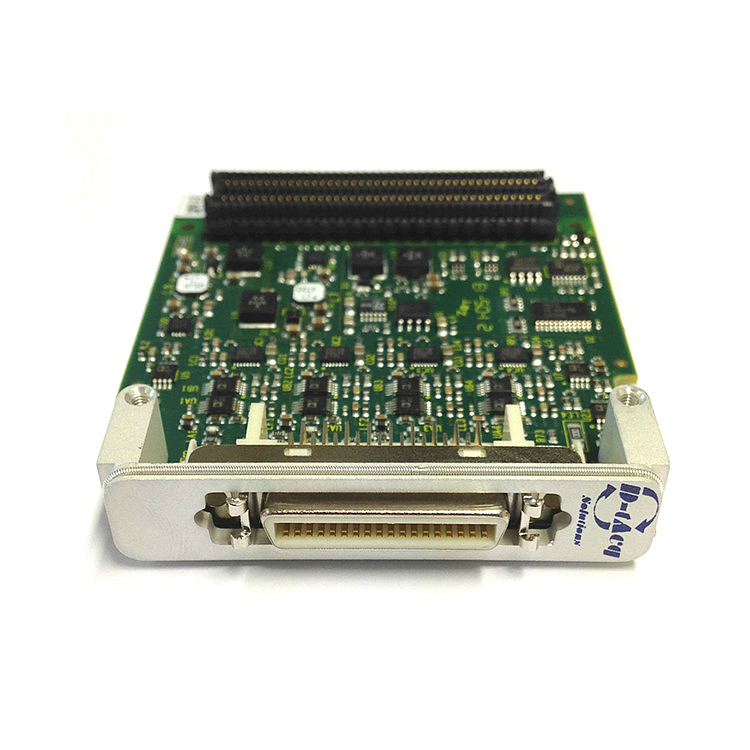

D-TACQ數字化儀ACQ420FMC

329 閱讀
  • 品牌名稱：D-TACQ
  • 規格型號：ACQ420FMC
產品介紹

FMC 外形尺寸的獨特之處在于它允許 IO 直接連接到 FPGAworld 設備，而無需額外的總線層，從而實現有效率、低成本但高性能的模塊。D-TACQ FMC 模塊適合 D-TACQ 和第三方載體中的兼容站點。

D-TACQ載體單元支持 D-TACQ FMC 和符合標準的 LPC 模塊。載體采用 Xilinx Zynq 片上系統架構，具有低功耗和集成 FPGA 設備。載體經過精心設計，可在小空間內實現大的 DAQ 有效載荷。

一系列符合 FMCworld 規范的數據采集模塊，加上一系列智能聯網模塊載體，使用戶能夠輕松定制的高性能數據采集設備，以滿足其特定要求。

性能特點
  • 4 個同時模擬輸入通道
  • 高達 2 MSPS/通道采樣率
  • 16 位分辨率，帶 18 位選項
  • 可編程輸入電壓范圍
  • 高達 94 dB 的高 SNR
  • 非常適合儀器應用、控制和監控
  • 與所有 D-TACQ 載體兼容
  • 完全符合 VITA-57、FMC-LPC
  • 廣泛的觸發和捕獲模式
  • 基于 FPGA 的系統，具有一系列靈活且可定制的功能
  • 運行開源 Linux 的微處理器系統
  • 以 Python 形式提供的綜合 API
  • 板載 EPICS IOC，可快速集成
技術參數

產地：英國

通道數：4

采樣率（每通道同時）（max）

-1000：1 MHz

-2000：2 MHz

分辨率：標準 16 位

-18：18 位

耦合：DC，差分輸入

輸入阻抗：1 MΩ

輸入電壓范圍標準（1、2、4、8）：軟件可選范圍±10 V、±5 V、±2.5 V、±1.25 V

輸入電壓耐受度：±30 V

偏移誤差：0.01% FS，帶數字校準

增益誤差：0.01% FS，帶數字校準

INL：16 位 ±0.2 LSB

18 位 ±0.5 LSB

DNL：16 位 ±0.1 LSB

18 位 ±0.1 LSB

CMRR：>80dB FS @ 1 kHz

THD：-98 dB

SINAD：-93 dB

SFDR：100 dBc

SNR：88 dB

功率帶寬 (-3dB) ：580 kHz

小信號帶寬：1 MHz

串?dāng)_：<100 dB @ 1 kHz FS 輸入

溫度穩定性：<25ppm/?C

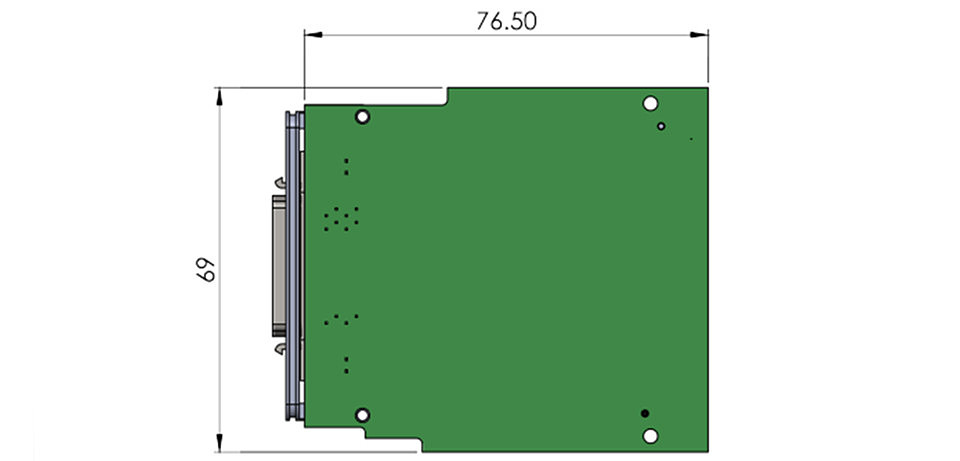

產品尺寸

產品應用

儀器儀表應用、控制和監控。
