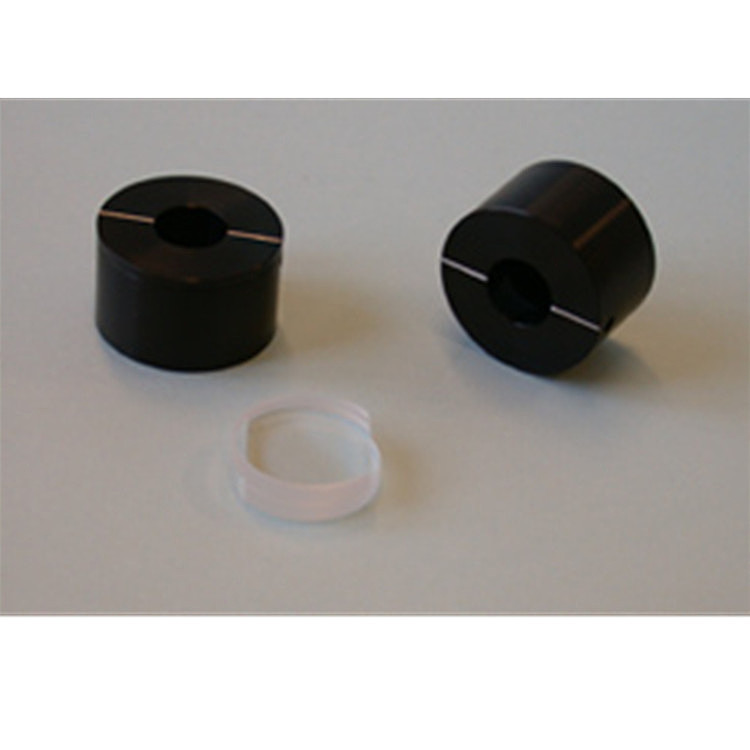

液晶扭轉向列偏振旋轉器（TN 單元）在需要將線性偏振方向旋轉一定角度（通常為 45° 或 90°）時非常有用。當光線穿過 LC 扭轉向列電池時，其偏振會隨著分子的旋轉而旋轉。筆記本電腦的屏幕也是基于同樣的效果。在光學系統中，偏振通常是通過石英延遲板（λ/2 或 λ/4 板）旋轉的。石英板具有高質量和良好的透射性能，尤其是在紫外線區域。不過，這種板也有一些缺點： 它們價格昂貴，僅適用于較窄的光譜帶寬，入射角度較小（視場角小于 2°）。因此，液晶向列電池具有較大的入射角，可在從可見光到近紅外的很大光譜范圍內工作（如果它們足夠厚的話），而且價格較低。此外，通過在 TN 電池上施加電壓，還可以 “關閉 ”偏振旋轉。此外，在交叉偏振片之間放置 90° 扭曲電池時，還可將其用作快門。
性能特點
- l/2 板可提供非常寬的波長范圍
- 可選擇關閉旋轉效果
- 與兩個交叉偏振片結合使用，可用作光學快門
- 與脈沖激光器（如 fs 激光器）兼容

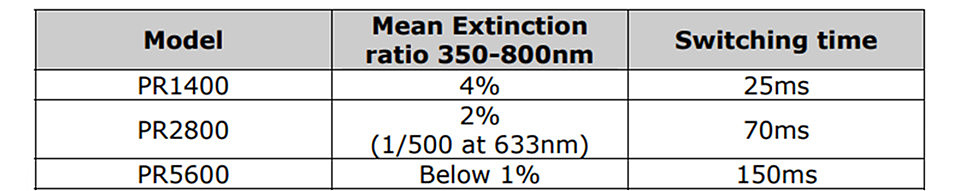

選型指南
技術參數
產地：瑞士
平均消光比 350-800nm：2%（633nm 時為 1/500）
切換時間：70 ms
扭轉：45° 或 90°（可定制扭轉角度）
扭轉精度：±1
輸出橢圓度：0.1 至 10%（取決于型號和波長）
波長范圍：350-1800 納米
有效區域：10 毫米或 20 毫米（直徑）
透射率：> 85%（可見光）
緩速器材料：向列液晶
基板：玻璃
波前畸變：< lamda/4
溫度范圍：15℃-35℃
抗反射涂層：寬帶 VIS
阻滯溫度依賴性：約 0.5%/°C（取決于波長）
外殼尺寸：直徑 25 毫米 深 15 毫米
