產品介紹

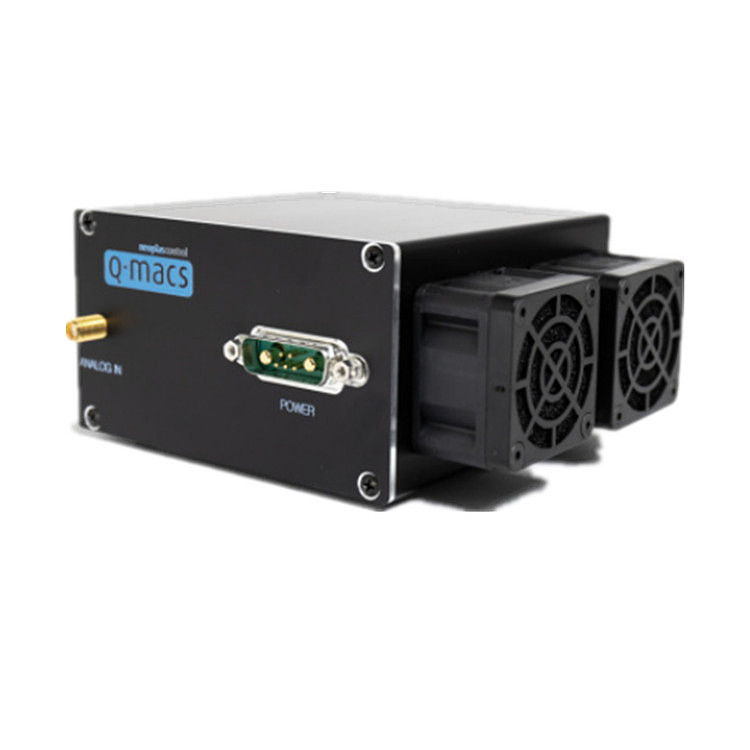

為了滿足驅動低電流消耗連續波激光器的低噪聲電流生成要求，我們專門開發了 Q-MACS Basic CW 驅動器單元。除了激光電流生成之外，該驅動器模塊還集成了高精度溫度控制器。與 Q-MACS Basic CW 一起使用的常見激光封裝是 HHL（高熱負荷）封裝。與散熱器 Q-MACS Cube 結合使用時，Q-MACS Basic CW 甚至可以讓 C 型安裝座等開放式安裝座上的激光器安全運行。Q-MACS Basic CW 驅動器在實驗室實踐中用作獨立模塊，也可用作客戶自有系統解決方案中的 OEM 組件。
性能特點
- Q-MACS Basic CW 是一款緊湊型高性能激光控制器，包括 TEC 和激光電流驅動器。
- 激光控制器用于驅動帶接地陰極的單個連續波 (CW) 激光器。激光控制器的設置通過 RS232 接口實現，允許在將控制器與激光器一起使用之前對其進行配置。通過此通信接口可以調整 PID 參數、NTC beta 值、TEC 電流限制、溫度保護值和自定義命令。為了實現現場自主操作和更換，所有配置參數都可以存儲在內部 EEPROM 中。
- 憑借其功能，Q-MACS Basic CW 成為專為 CW 激光源應用而設計的各種基于激光的系統的基本組件。
- 它是一種多功能激光驅動器系統，適用于各種紅外吸收光譜應用。
- 其堅固性和緊湊性使其成為作為 OEM 模塊集成到工業產品中的理想選擇。
技術參數
產地：德國
尺寸：125mm x 61mm x 105mm（長x高x深）
不含連接器
重量：<500 克
供電電壓：24 VDC <60 W@D-SUB7W5 公頭
激光連接器：D-SUB9W7 母頭
熱管理：兩個風扇處于連續模式
RS232：+/-12V，57600波特@D-SUB7W5 公頭
TTL 啟用輸入：12V@D-SUB7W5 公頭
模擬電流設定點：0V 至 3,25V@SMA 母頭
傳輸函數 2,5V/A
電流max.：1.1 A
順從電壓max.：20V（發貨前定義）
平均噪聲密度：<2nA/Hz1/2@1 kHz 至 100kHz
RMS 噪聲：<1 µARMS
調制帶寬：12 kHz
TEC 電壓max.：15 V
TEC 電流max.：±3 A
控制環路可配置軟件 PID
工作溫度：-15℃ 至 40℃
工作濕度：15 % 至 75 %（相對）
存儲溫度：-55℃ 至 70℃
存儲濕度：10 % 至 100 %（相對）
