產品介紹
HSDT 系列高速光纖耦合檢測器專為帶寬超過 1 GHz 的高保真響應而設計。與放大型探測器不同，HSDT 采用低噪聲直流偏置，可避免信號失真，尤其是在高頻率下。因此，它非常適合測量快速瞬態信號，對入射光線性響應。HSDT 采用光電導模式工作，使用內部電池或直流電源的反向偏壓，入射光會產生電流?？商砑右粋€并聯電阻，將探測器電流轉換為電壓，從而更大限度地提高響應速度。為獲得更高性能，特別是由于布線影響，應在示波器輸入端使用 50 歐姆電阻。我們?yōu)榇颂峁┝艘粋€ BNC 50 歐姆假電阻。如果要測量長度超過 500 ns 的激光脈沖，建議使用 1k 至 10k 歐姆的并聯電阻。
h 信號通過 SMA 連接器輸出，便于使用示波器或其他測量電子設備進行監測。該裝置包括一個帶扭轉開關的內置電池，以及一個用于外接直流電源的連接器，方便操作。還可選配壁掛式直流電源。HSDT 探測器非常適合測試和測量應用，包括數據通信、模擬微波和高速光子學方面的研究。
性能特點
- 2 千兆赫
- 800-1700 nm
- 低信號失真
- 2 千兆赫高帶寬
- 光纖耦合
- 電源供應商操作
- 電池操作
- 快速響應

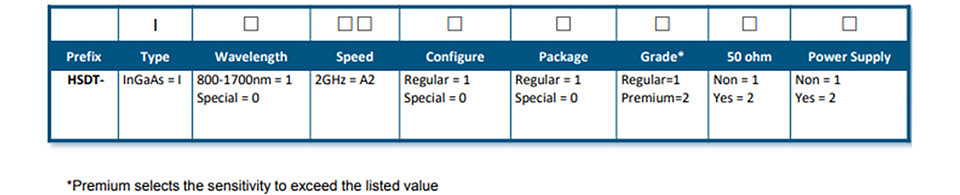

選型指南
可選功能與配件
50 歐姆并聯電阻器
低噪聲壁插式電源
A23 電池
技術參數
產地：美國
探測器直徑：80 µm
波長響應：800...1700 nm
峰值響應：0.9 A/W
電容：0.3 pF
上升/下降時間：80 ps
帶寬max.：DC 2 GHz
NEP：2x10-15 W/Hz
暗電流：1.5 nA
光損傷閾值：min.50 mW
工作溫度：0 50 °C
光輸入：FC
電氣輸出（直流耦合）：SMA
電池：A23，12V，40mAh

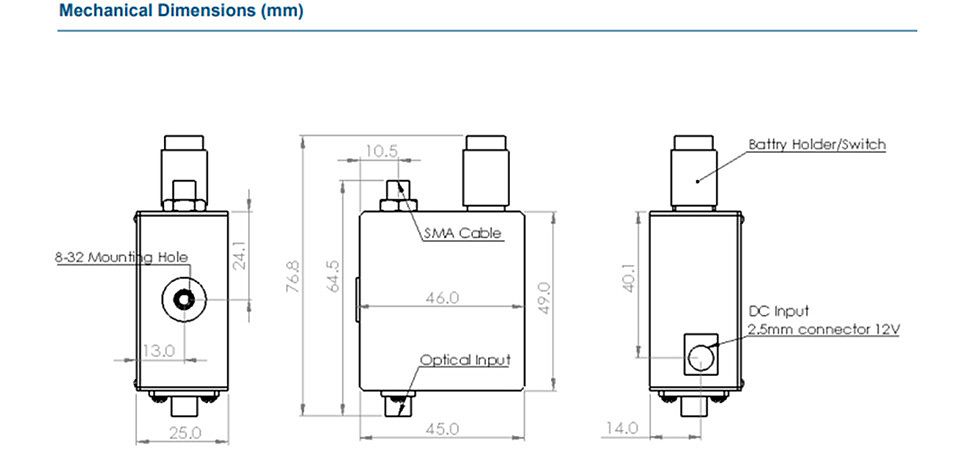

產品尺寸
產品應用
一般實驗室使用
儀器
產品參數
