Agiltron光纖相位調制器TLNM

560 閱讀
  • 品牌名稱：Agiltron
  • 規格型號：TLNM
產品介紹

鈮酸鋰薄膜光纖調制器（TLNM）系列具有驅動半波電壓低至 2.8 V 和寬帶高速（高達 40GHz）的優勢。與傳統的鈮酸鋰光纖調制器相比，TLNM 系列具有更有效率、更小、更短的波導，薄膜鈮酸鋰使其成為可能。低工作電壓使其能夠更有效地將射頻信號轉換為光信號，并方便使用函數發生器作為實驗室應用的驅動器。它的偏壓控制部分集成了一個微米加熱器和一個用于反饋控制的光電探測器，以保持恒定的光偏壓點。高速調制控制通過一個 SMA 連接器實現，而偏置控制則通過引腳實現。還可提供定制的特殊設計。

性能特點
  • 低半波電壓 ~2.8V
  • 高達 60GHz 的速度
  • 隨電壓線性增相
  • 提供自動偏置驅動器

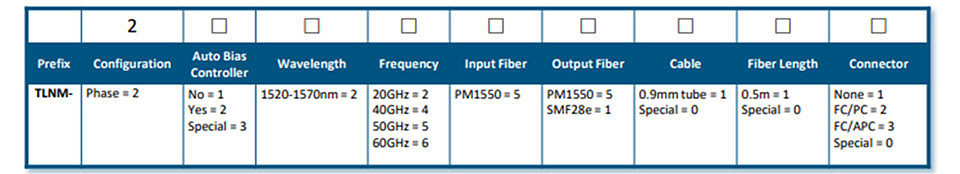

選型指南

技術參數

產地：美國

工作波長：1520...1567 nm

插入損耗：max.5.5 dB

回波損耗：27...40 dB

光輸入功率：10 dBm

射頻驅動電壓：min.3.3 (1kHz)，typ.4 (1GHz) V

50kHz 時的 Vp：2.8...3 V

3dB 帶寬 S21（2GHz 起）：直流max.40 GHz

射頻回波損耗 S11（10MHz 至 40 GHz）：max.10 dB

射頻端口電阻（直流）：max.50 Ω

射頻輸入功率：max.30 dBm

偏置端口電阻（直流）：max.1 MΩ

加熱器偏置電壓：0...4 V

射頻擺動電壓

X2:4：-4.46...+4.46 V

X2:5：-891...+891 V

ER 有效值電壓

X2：4：max.3.16 V

X2：5：max.6.30 V

工作溫度：-1...60 °C

存儲溫度：-45...85 °C

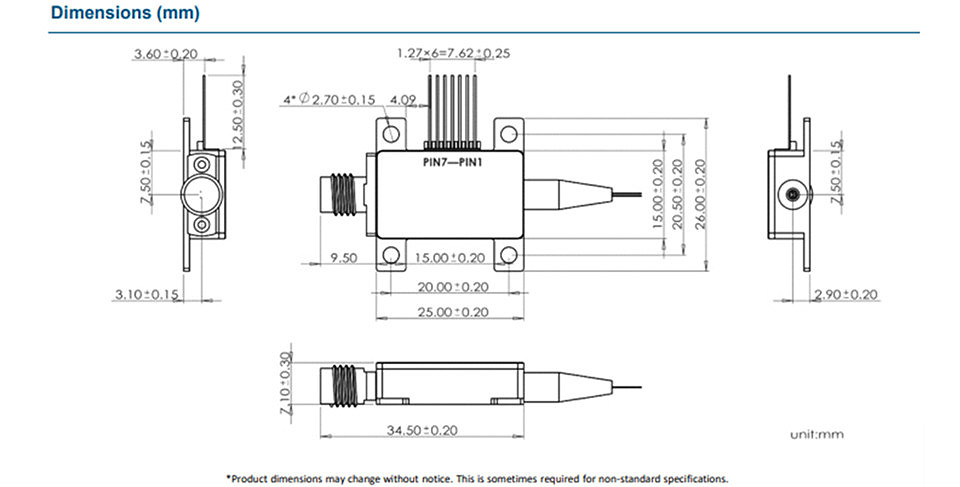

產品尺寸

產品應用

雷達

RoF

實驗室用途

概念驗證

儀器
