Agiltron平衡光接收器GHBD

518 閱讀
  • 品牌名稱：Agiltron
  • 規格型號：GHBD
產品介紹

GHBD 平衡光接收器設計用于高速模擬和數字光檢測，性能高，差分增益約為 2800 V/W，帶寬高達 35 GHz。它采用緊湊型 SMD 封裝，具有兩個波導集成 PIN 光電二極管和一個限幅放大器，光纖長度匹配。限幅放大器的差分輸出電壓擺幅約為 600 mV。該器件實現了電氣和光學相位傳播，平衡信號路徑之間的總偏差小于 5 ps，所有光纖對的總偏差為 10 ps。OUTN 和 OUTP 具有獨立的直流輸出電壓監控功能，每個放大器路徑都包括線性放大級的閾值控制，以優化差分輸出信號。該光電收發器非常適合需要高靈敏度和高速平衡檢測的應用。

性能特點
  • 100 kHz 至 35 GHz 帶寬
  • 包含 2 個平衡 PIN/LA
  • 密封封裝
  • 非常低的偏斜
  • 長度匹配的雙光纖輸入
  • 帶閾值控制的交流耦合輸出

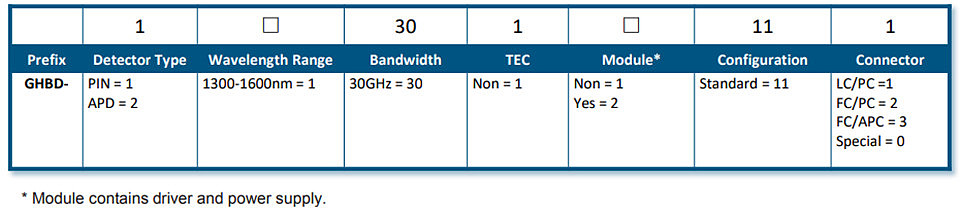

選型指南

技術參數

產地：美國

波長范圍：1500...1650 nm

光輸入功率：-10...9 dBm

帶寬（-3 dB）：27...35 GHz

低頻截止頻率：max.100 KHz

比特率（NRZ）：43 Gbit/s

靈敏度：max.-5 dBm

光電二極管暗電流：max.300 nA

光電二極管直流響應率：0.5...0.75 A/W

差分轉換增益：2800 V/W

差分輸出電壓擺幅：600 mV

SkewRx：max.5 ps

Skewset：10 ps

等效輸入噪聲密度：max.380 pA/√Hz

光回波損耗：min.30 dB

偏振相關損耗：0.1 dB

PD 反向偏置電壓：2...2.75 V

放大器電源電壓：-5.5...-4.7 V

放大器調整電壓：-5.5...0.3 V

放大器閾值控制電壓：-7...7 V

電氣回波損耗（0.1 至 25 GHz）：< -10 dB

阻抗：50 Ω

輸出耦合：交流耦合

噪聲等效功率 (NEP) (@ 1 GHz)：17 pW/√Hz

工作溫度：-30...+75 °C

存儲溫度：-50...+85 °C

工作濕度：85%

電源電流：90 mA

功耗：max.0.6 W

射頻連接器：雙 GPPO

ESD，所有其他引腳：-500...500 V

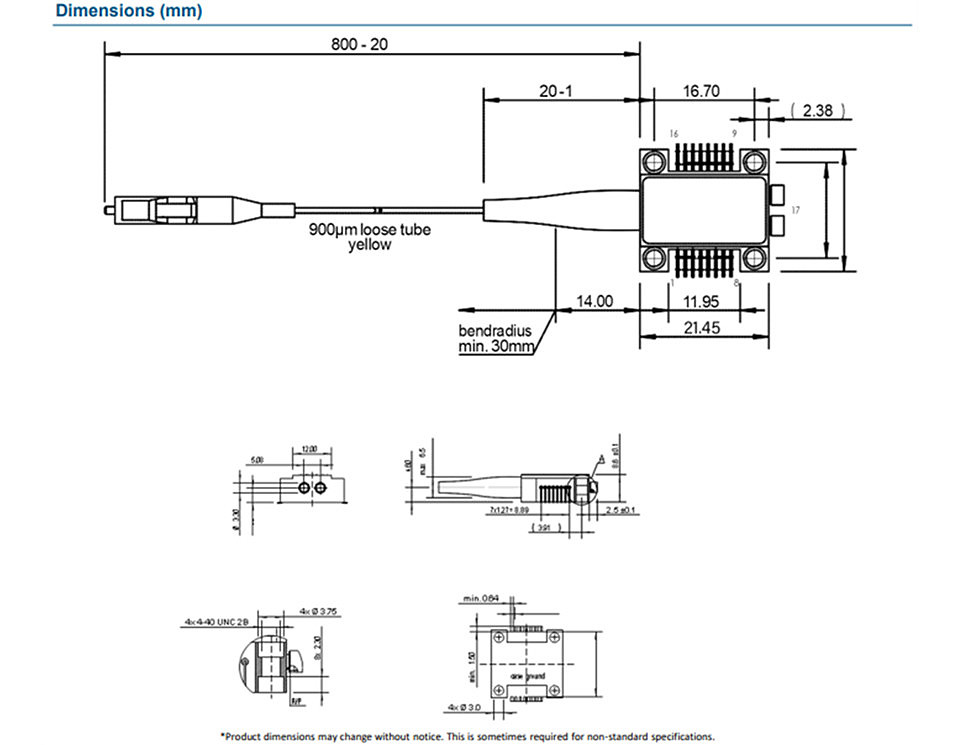

產品尺寸

產品應用

高速傳感

轉發器線性接收器，頻率高達 30 GHz

30 GHz 模擬 RFoF 鏈路

產品參數
