Agiltron矩陣開關RFOF

539 閱讀
  • 品牌名稱：Agiltron
  • 規格型號：RFOF
產品介紹

RFOF 的設計目的是利用光纖電纜在兩點之間形成射頻鏈路。它具有抗干擾性強、帶寬高、長距離信號損耗小、信號失真小、功耗低、可靠性高等特點，而且易于實現。它通過一個電光調制器和一個 DFB 激光器（發射器）將輸入射頻電信號轉換成光信號，并通過一個集成了低噪聲放大器的高線性度光電二極管（接收器）在光纖鏈路的另一端將光信號重新轉換成射頻信號。這對發射器和接收器組成一個收發器，提供一個透明的數據傳輸通道。它們的波長為 1550nm C 波段，具有多功能波分復用（WDM）功能。例如，使用兩個不同波長的收發器和相匹配的波分復用電纜適配器，可在單根光纖鏈路上建立雙向射頻通信。另一個例子是，將三個不同波長的收發器與我們的波分復用電纜適配器組合在一起，就可以通過一條光纖鏈路傳輸三個信道。模塊包裝在機架安裝盒或堅固耐用的室外鋁箱中。發射器內置溫度補償功能。

RFOF 模塊適用于電信、衛星、射電望遠鏡、分配天線、廣播音頻和視頻以及定時同步。例如，點對點天線可以通過光纖電纜連接到控制室?guī)酌椎綆坠镆酝獾牡胤?；基站可以通過光纖連接到遠程扇區天線；衛星天線可以通過光纖電纜連接到遠程站點。

性能特點
  • 高達 40GHz
  • SM28 光纖
  • 低損耗
  • 低成本
  • 穩定

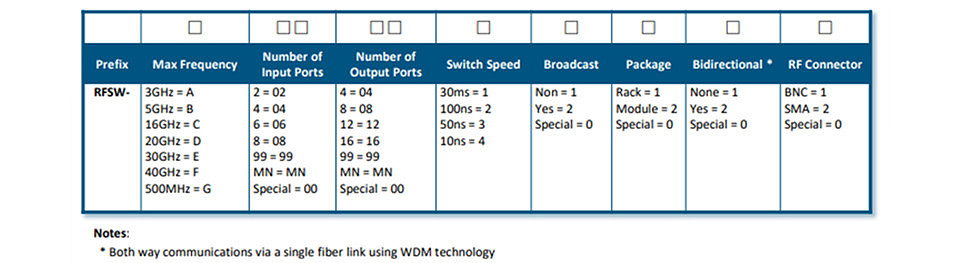

選型指南

技術參數

產地：美國

工作頻率：1M...35G Hz

開關速度：10n...20m s

開關壽命：1015 周期

射頻輸入功率：max.3 Vpp

射頻輸出功率：max.1.8 Vpp

射頻輸出/輸入阻抗：50 Ω

增益平坦度（p-p）：max.± 3 dB

輸入射頻回波損耗：18 dB

無雜散動態范圍：min.100 dBm/H

本底噪聲：max.-120 dBm/Hz

自動增益控制 (AGC) ：5 dB

CNR：min.35 dB

功耗： min.150 W

尺寸：4...6 U

重量：3 千克

工作溫度：-20...50 °C

存儲溫度：-45...85 °C

產品應用

GSM 中繼器

CDMA 中繼器

WCDMA 中繼器

PHS 中繼器

數字電視中繼器

廣播中繼器

產品參數
