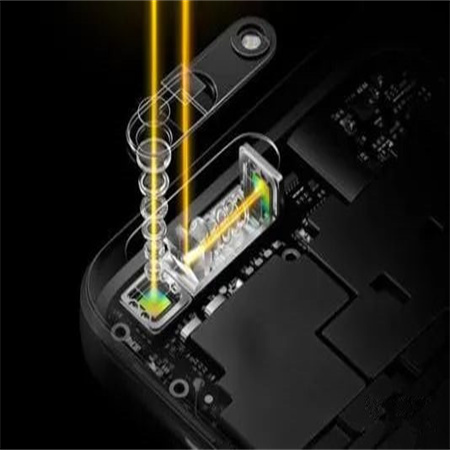

5G時代，光學創新引起終端發展。同樣，在車載、安防、物聯網等領域，智能視覺占據越來越重要的作用。在光學創新中，鏡頭是非常重要的一部分。今天，我們就通過一篇文章來了解鏡頭組立的流程及工藝。
首先，我們來看，一個鏡頭由哪些部分組成。

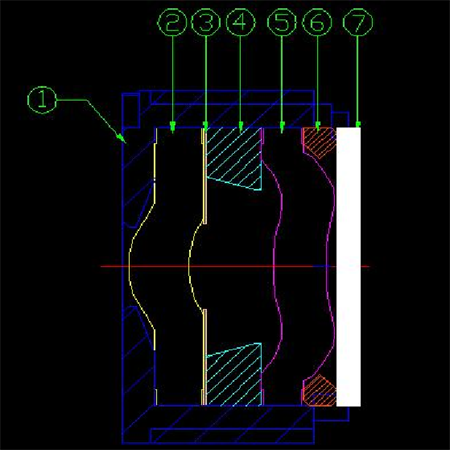

LENS基本元件介紹：
1、Barrel 鏡筒
2、L1 一號鏡片
3、Mylar 光闌片
4、Spacer1 墊圈
5、L2 二號鏡片
6、Spacer2 固定環
7、IR片 紅外截止濾光片
注塑成型生產流程
白物成型：塑料非球面鏡片成型，目前主要用于手機鏡頭、數碼鏡頭、變焦鏡頭及車載鏡頭的組裝。俗稱白料為白物材料。
黑物成型：手機鏡頭各類塑料配件成型，如塑料壓圈、塑料鏡筒、底座等。俗稱黑料為黑物材料。

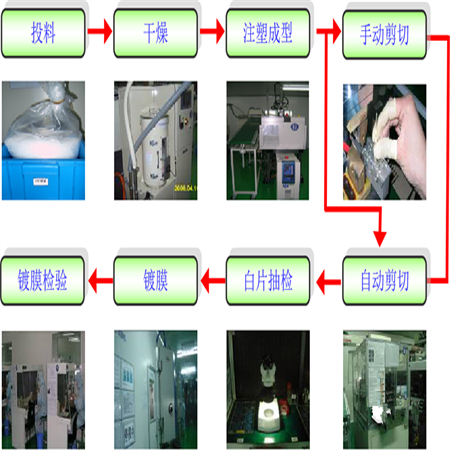

白物成型（鏡片）加工過程
鍍膜：光學鍍膜是指在鏡片表面上鍍上一層(或多層)金屬(或介質)薄膜的工藝過程。在鏡片表面鍍膜的目的是為了達到減少光的反射、分束、分色、濾光、偏振等要求。
主要生產設備：鏡片注塑機、自動剪切機、鍍膜機。
主要檢驗設備：輪廓儀（干涉儀）、反射率測試儀、鏡片缺陷檢測儀。

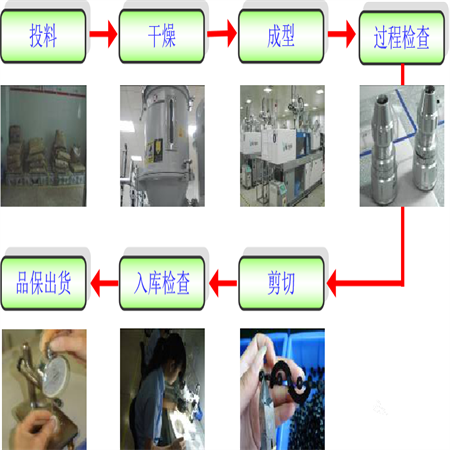

黑物成型（配件）加工過程
主要生產設備：部件注塑機。
主要檢驗設備：測量顯微鏡。
鏡頭組立生產流程
組立即裝配。指將若干鏡片，隔圈、壓圈等配件，按組立作業標準書的要求，進行組裝合成成品鏡頭的過程。

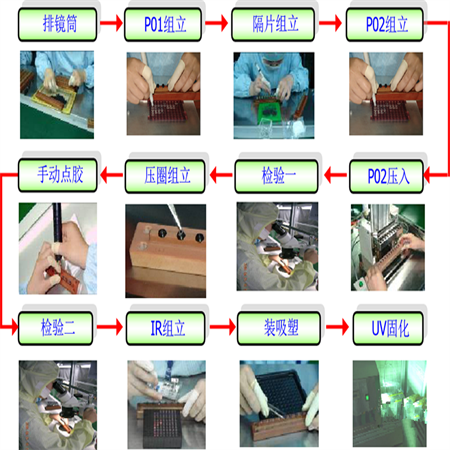

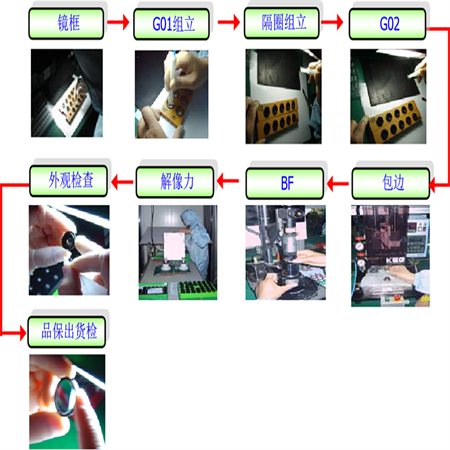

數碼類鏡頭組立過程

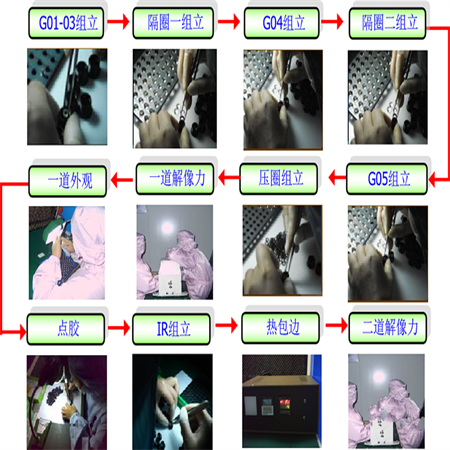

掃描類鏡頭組立過程
小變焦鏡頭組立過程

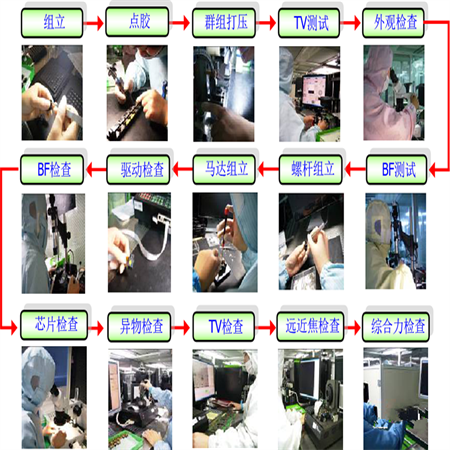

ZOOM鏡頭組立過程

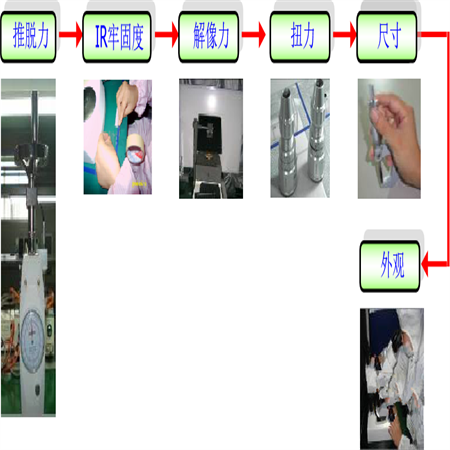

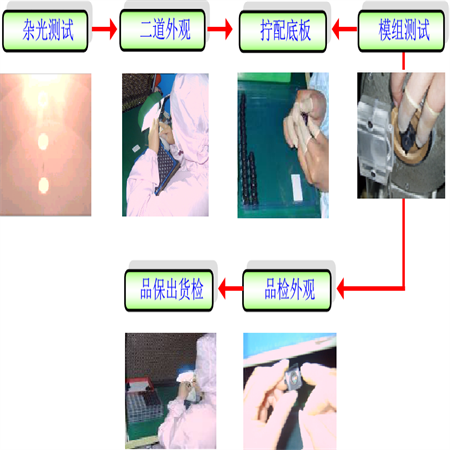

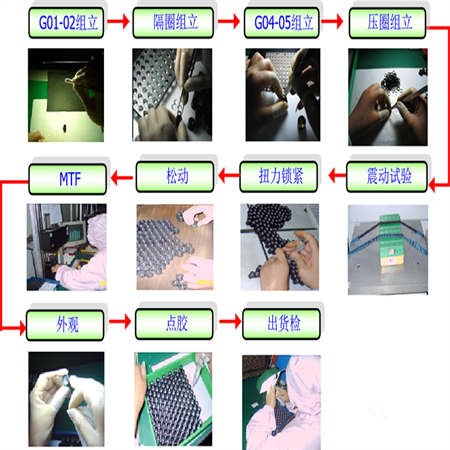

手機鏡頭組立過程
主要生產和檢測設備：曝光機、投影檢測儀、CCM機臺、MTF機、推脫力測試儀、顯微鏡、點膠機、組立機、分選機等。

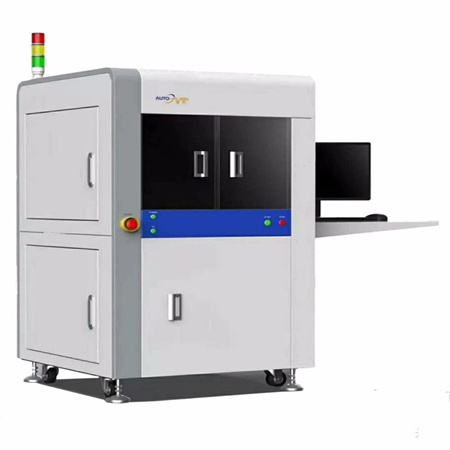

MTF測試機
調制傳遞函數（Modulation Transfer Function）是評價光學成像系統的一個綜合指標，簡稱MTF。它表示的是經過相機成像后的圖像的對比度與成像前的原圖像或?qū)嵨锏膶Ρ榷戎龋撬泄鈱W系統性能判斷中最全面的判據。
