光纖放大器（OpTIcalFiberAmplifier，簡寫OFA）是指運用于光纖通信線路中，實現信號放大的一種新型全光放大器。根據它在光纖線路中的位置和作用，一般分為中繼放大、前置放大和功率放大三種。同傳統的半導體激光放大器（SOA）相比較，OFA不需要經過光電轉換、電光轉換和信號再生等復雜過程，可直接對信號進行全光放大，具有很好的“透明性”，特別適用于長途光通信的中繼放大?？梢哉f，OFA為實現全光通信奠定了一項技術基礎。
光纖放大器是可以將信號進行放大的一種新型全光放大器，根據它在光纖線路中的位置以及作用，一般可以分為中繼放大、前置放大和功率放大三種。同傳統的半導體激光放大器相比較，OFA不需要經過光電轉換、電光轉換和信號再生等復雜過程，可直接對信號進行全光放大，具有很好的“透明性”，特別適用于長途光通信的中繼放大。
光纖放大器技術就是在光纖的纖芯中摻入能產生激光的稀土元素，通過激光器提供的直流光激勵，使通過的光信號得到放大。傳統的光纖傳輸系統是采用光—電—光再生中繼器，這種中繼設備影響系統的穩定性和可靠性，為去掉上述轉換過程，直接在光路上對信號進行放大傳輸，就要用一個全光傳輸型中繼器來代替這種再生中繼器。

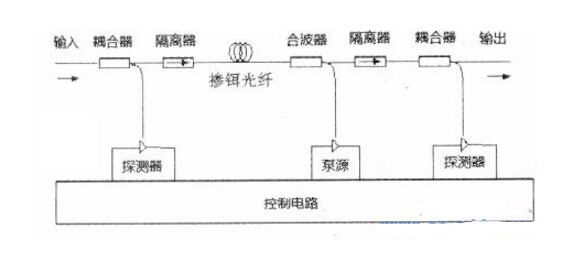

1.EDFA基本模型如下圖所示，主要由摻鉺光纖、泵源、隔離器、合波器、耦合器、探測器及控制電路等部分組成。
其中，摻鉺光纖是放大器基礎、關鍵的器件；泵源的作用是用來向摻鉺光纖提供能量，將基態的鉺離子（Er3+）激勵到高能態，致使粒子數發生反轉，從而產生受激輻射，實現對1550nm波段光信號的放大．現在用得廣泛的泵源是980nm的LD;隔離器主要用來防止放大器產生自激振蕩：合波器的作用是將泵浦光耦合到摻鉺光纖中去：耦合器則是將信號光分出一部分提供給探測器，以便實現對放大器工作狀態的實時監控。
2.EDFA的放大原理與雷射產生原理類似，光纖中摻雜的稀土族元素Er（3+）其亞穩態和基態的能量差相當于1550nm光子的能量、當吸收適當波長的泵浦光能量（980nm或1480nm）后，電子會從基態躍遷到能階較高的激發態，接著釋放少量能量轉移到較穩定的亞穩態，在泵浦光源足夠時鉺離子的電子會發生居量反轉，即高能階的亞穩態比能階低的基態電子數量多。當適當?shù)墓庑盘柾ㄟ^時，亞穩態電子會發生受激輻射效應，放射出大量同波長光子，但因?yàn)榇嬖谡駝?dòng)能階，所以波長不是單一的而是一個范圍，典型值為1530nm~1570nm。
