CCD（charge coupled device，電荷耦合器件）是貝爾實驗室W.S. Boyle和G.E.Smith于1970年發明，由于它有光電轉換、信息存儲、延時和將電信號按順序傳送等功能，且集成度高，功耗低，因此得到飛速發展。CCD是圖像采集及數字化處理必不可少的關鍵器件，廣泛應用于科學、教育、醫學、商業、工業和消費領域。
CCD 由許多感光單位組成，通常以百萬像素為單位。當 CCD 表面受到光線照射時，每個感光單位會將電荷反映在組件上，所有的感光單位所產生的信號加在一起，就構成了一幅完整的畫面。
①技術成熟；②成像質量高；③靈敏度高，噪聲低，動態范圍大；④響應速度快，有自掃描功能，圖像畸變小，無殘像；⑤應用超大規模集成電路工藝技術生產，像素集成度高，尺寸精確。

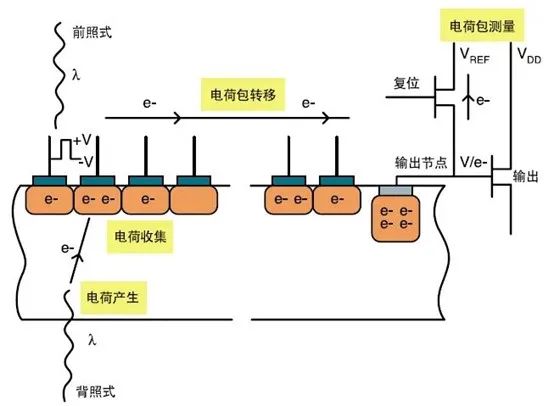

信號電荷產生；信號電荷存儲；信號電荷傳輸；信號電荷檢測與輸出。
CCD分類有很多種，線陣CCD、面陣CCD、全幀CCD、三線傳感器CCD等。全幀CCD具有更多的功率處理能力、更好的動態范圍、低噪聲和傳輸光學分辨率，可以實時拍攝全色圖像。CCD曝光通過機械快門或快門進行控制來保存圖像，并行寄存器用于測光和測光值的讀取。圖像被投影到屏幕上的并列陣列上。這個元件接收圖像信息，將其分成由離散數量決定的量化要素。這些信息流從并行寄存器流向串行寄存器。此過程將重復進行，直到所有信息都被傳輸。

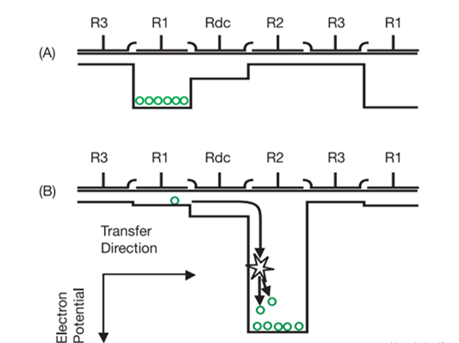

EMCCD在傳統的CCD相機里面增加了增益寄存器，在增益寄存器中分布有倍增電極，用于加速載流子，高速的電荷會激發更多的載流子，實現信號放大。電荷經過增益寄存器，可實現定量倍增（通常1-1000倍可調），原理如下圖所示：
EMCCD通常使用背照式芯片，在弱光成像時盡可能收集所有的入射光，并且不管其他有的沒的，直接將信號放大個兩百倍，這樣，即使是高速的讀出端口，EMCCD的等效讀出噪聲也可以小于1e-。而CCD只能通過增加曝光時間提高信噪比；但在觀測較亮目標時，EMCCD在信號放大過程中會引入其它噪聲，在相同曝光時間下，CCD或許是更好的選擇。
EMCCD的典型工作模式為感光區按照指定曝光時間積分，待曝光結束后感光區電荷迅速轉移到存儲區，感光區可立刻進入下一次曝光；與此同時，存儲區的電荷從上到下逐行進行轉移；在讀出過程中電荷轉移至增益寄存器進行放大并讀出。這種工作模式讀出速度快，可以無需機械快門，通常可以每秒獲取十幾張圖像，能夠滿足一些科學目標對短曝光、快讀出的需求。
隨著上世紀 70 年代和 80 年代固態成像應用的飛速發展， CCD 技術和制造加工在光學特性和成像質量方面得到了優化。在上世紀末的 25年里， CCD 技術一直統領著圖像傳感器件的潮流，它是能集成在一塊很小的芯片上的高分辨率和高質量圖像傳感器。
CMOS(Compementary Metal Oxide Semiconductor互補金屬氧化物半導體)，CMOS圖像生成機理同樣是光電效應，它的工作過程也包括電荷產生、電荷收集、電荷包轉移和電荷包測量。與CCD不同的是CMOS每個像素都集成了模擬電路，四個過程在一個像素里完成，即每個像素輸出的是轉換完的電壓信號。

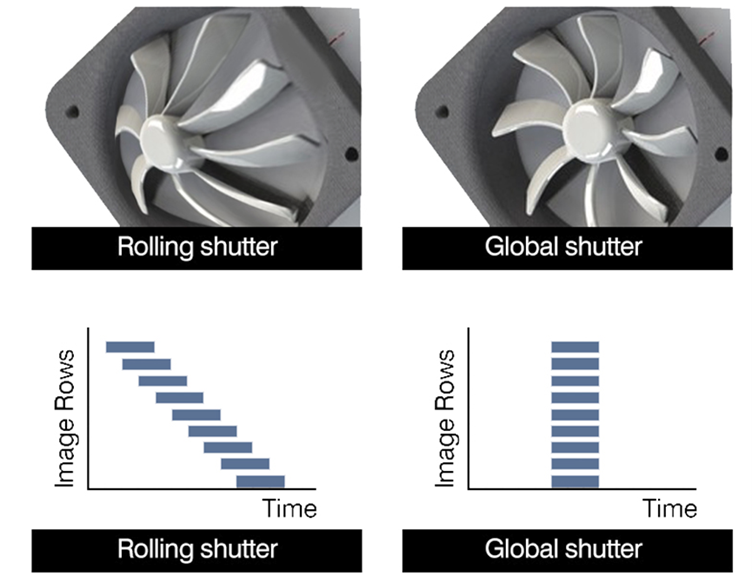

?卷簾快門：圖像是逐行讀出的，這與機械快門很像，在拍攝快速移動的物體時會出現斜坡圖像、晃動等現象。
?全局快門：像素在曝光時間積累電荷，曝光結束后所有像素同時重置、同時傳輸?shù)酱鎯^(qū)域并讀出，所以拍攝快速移動物體沒有變形。
相比全局快門像素，卷簾快門像素讀出噪聲低、讀出速度快，適合拍攝與相機相對靜止或者一些要求低噪聲和高幀頻的目標圖像；全局快門像素則更適合拍攝與相機之間具有相對高速運動的目標圖像。電子快門相較機械快門，無需考慮快門效應和快門壽命，在實際使用中可以實現短曝光，同時維護、維修方便。
電源消耗量比CCD低，CCD為提供優異的影像品質，付出代價即是較高的電源消耗量，為使電荷傳輸順暢，噪聲降低，需由高壓差改善傳輸效果。但CMOS傳感器將每一畫素的電荷轉換成電壓，讀取前便將其放大，利用3.3V的電源即可驅動，電源消耗量比CCD低。
與周邊電路的整合性高，可將ADC與訊號處理器整合在一起，使體積大幅縮小。
在板級版本，非常適合用于嵌入式視覺系統。速度、大小、重量、可替換性和其他因素也有助于創建強大的移動多攝像頭設置。
價格戰完勝，在相同分辨率下，CMOS價格比CCD便宜，但是CMOS器件產生的圖像質量相比CCD來說要低一些。

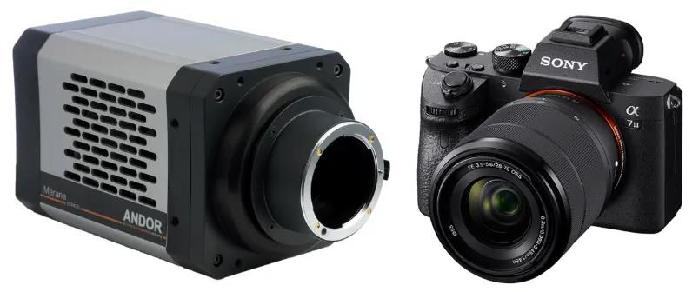

2009年出現了科學級CMOS（scientific CMOS, sCMOS）技術，該技術基于CMOS的架構，通過片上相關多采樣來降低噪聲、調整半導體摻雜比例等提高像素滿阱容量、大小增益雙路讀出合成高動態范圍圖像技術提高動態范圍、二維無縫拼接技術實現大靶面等，克服了CMOS的一些缺點，實現了低噪聲、高幀頻、高動態范圍、高分辨率、大靶面等。sCMOS作為CMOS一種類型，主要應用于科研領域。
2015 年后，隨著 CMOS 芯片技術革新，原 CMOS 的性能短板（如暗噪聲抑制，量子效率等）不斷改善， CMOS 成像質量逐漸接近甚至超過 CCD。同時 CMOS 的低功耗，高幀速，低成本，易開發等原有優勢更加明顯，工業視覺的全 CMOS 時代條件逐漸成熟，國內成像器件資源開始豐富，涌現了多個具有國際水平的國產 CMOS 芯片和 FPGA 芯片廠商，在成像 CMOS 芯片方面，出現眾多國產高分辨率芯片，高速芯片和高靈敏芯片，極大助力了國產工業相機的發展。
1、現代的CMOS芯片從趨勢上已逐步替代標準CCD芯片。將來的視覺相機市場的主要發展方向仍然是以 CMOS 作為基礎元件核心，這不僅僅在于價格方面，而且還因為明確的技術優勢，包括更快的速度、更高的分辨率、更少的圖像干涉或極低的發熱。

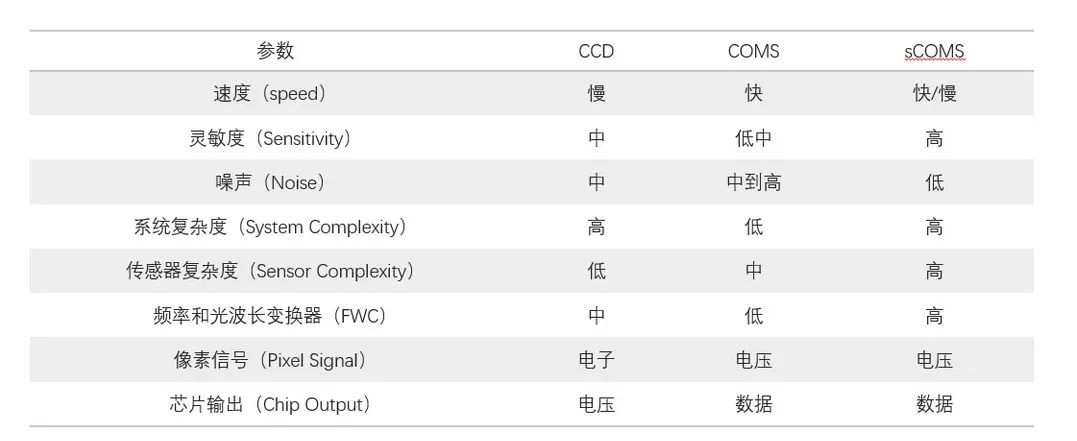

2、CCD、EMCCD、CMOS和sCMOS作為半導體感光器件，因其結構不同，特點不同。在實際檢測中，選擇適合的才是好的。
3、為滿足部分高端機器視覺的應用需求，國內外知名廠家不斷努力，研發出了多種新型芯片技術。例如， TOF 芯片技術、多光譜芯片技術、事件類芯片、智慧芯片等，用于解決復雜場景、更多維度的圖像信息采集處理。
