光柵尺的使用注意事項有哪些？

來源：閱讀：635 發布時間：2022-11-24 13:14:27

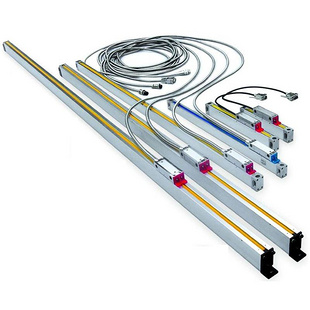

光柵尺，也稱為光柵尺位移傳感器，是利用光柵的光學原理工作的測量反饋裝置。光柵尺經常應用于數控機床的閉環伺服系統中，可用作直線位移或者角位移的檢測。其測量輸出的信號為數字脈沖，具有檢測范圍大，檢測精度高，響應速度快的特點。例如，在數控機床中常用于對刀具和工件的坐標進行檢測，來觀察和跟蹤走刀誤差，以起到一個補償?shù)毒叩倪\(yùn)動誤差的作用。

光柵尺通過摩爾條紋原理，通過光電轉換，以數字方式表示線性位移量的高精度位移傳感器。光柵線位移傳感器主要應用于直線移動導軌機構，可實現移動量的準確顯示和自動控制，廣泛應用于金屬切削機床加工量的數字顯示和CNC加工中心位置環的控制。該產品已形成系列，供不同規格的各類機床選用，也有專為火花機提供的抗干擾能力強的正反碼信號尺，及與電腦數控機床相連的高功率光柵尺。

光柵尺是數控機床進給軸閉環控制的較佳選擇。安裝有光播尺的機床或生產線，在重新開機后無需執行參考點回零操作，就立刻重新獲得各個軸的當前絕對位置值以及刀具的空間指向，因此可以馬上從中斷處開始繼續原來的加工程序，大大地提高了數控機床的有效加工時間; 并對重要部件的狀態進行實時監控，提高機床的可靠性; 另外，還可以在任何時間確定機床運動部件所處的位置，通過在數控系統中作相應的設置可以省去行程開關，提高了機床使用時的安全性。在全閉環的數控系統中已經普遍使用光柵尺。

那么光柵尺的使用注意事項有哪些呢？

（1）光柵尺傳感器與數顯表插頭座插拔時應關閉電源后進行。

（2）盡可能外加保護罩，并及時清理濺落在尺上的切屑和油液，嚴格防止任何異物進入光柵尺傳感器殼體內部。

（3）定期檢查各安裝聯接螺釘是否松動。

（4）為延長防塵密封條的壽命，可在密封條上均勻涂上一薄層硅油，注意勿濺落在玻璃光柵刻劃面上。

（5）為保證光柵尺傳感器使用的可靠性，可每隔一定時間用乙醇混合液（各50%）清洗擦拭光柵尺面及指示光柵面，保持玻璃光柵尺面清潔。

（6）光柵尺傳感器嚴禁劇烈震動及摔打，以免破壞光柵尺，如光柵尺斷裂，光柵尺傳感器即失效了。

（7）不要自行拆開光柵尺傳感器，更不能任意改動主柵尺與副柵尺的相對間距，否則一方面可能破壞光柵尺傳感器的精度；另一方面還可能造成主柵尺與副柵尺的相對摩擦，損壞鉻層也就損壞了柵線，以而造成光柵尺報廢。

（8）應注意防止油污及水污染光柵尺面，以免破壞光柵尺線條紋分布，引起測量誤差。

（9）光柵尺傳感器應盡量避免在有嚴重腐蝕作用的環境中工作，以免腐蝕光柵鉻層及光柵尺表面，破壞光柵尺質量。

合理選取光柵尺，正確使用使其物盡其能；也有互相矛盾的一面，安裝位置既要盡可能靠近驅動軸線，又要盡量遠離機床的發熱源(如絲杠副)，這就要看機床設計師，怎樣兼顧折衷考慮各方面因素，綜合考慮光柵尺選型、設計、安裝、捌試等因素，得到比較合理的性價比，勢必取得比較好的控制檢測效果。通過以上幾個步驟的調試，一臺數控機床一般都能獲得很好的位置精度(定位精度、重復定位精度)，達到機床設計要求，能很容易滿足用戶的需求，對數控機床的制造廠家和使用用戶有著重要的現實意義。
