積分球是怎樣的一種光學器件？

來源：閱讀：682 發布時間：2022-04-14 10:01:59

?積分球是用來進行特定光學測量的具有反射內表面的器件。積分球是一種具有多種用途的光學器件，例如：

測量激光二極管、發光二極管或者燈管的光通量

測量光學元件的透射或反射率，甚至部分反射光

均勻照射器件

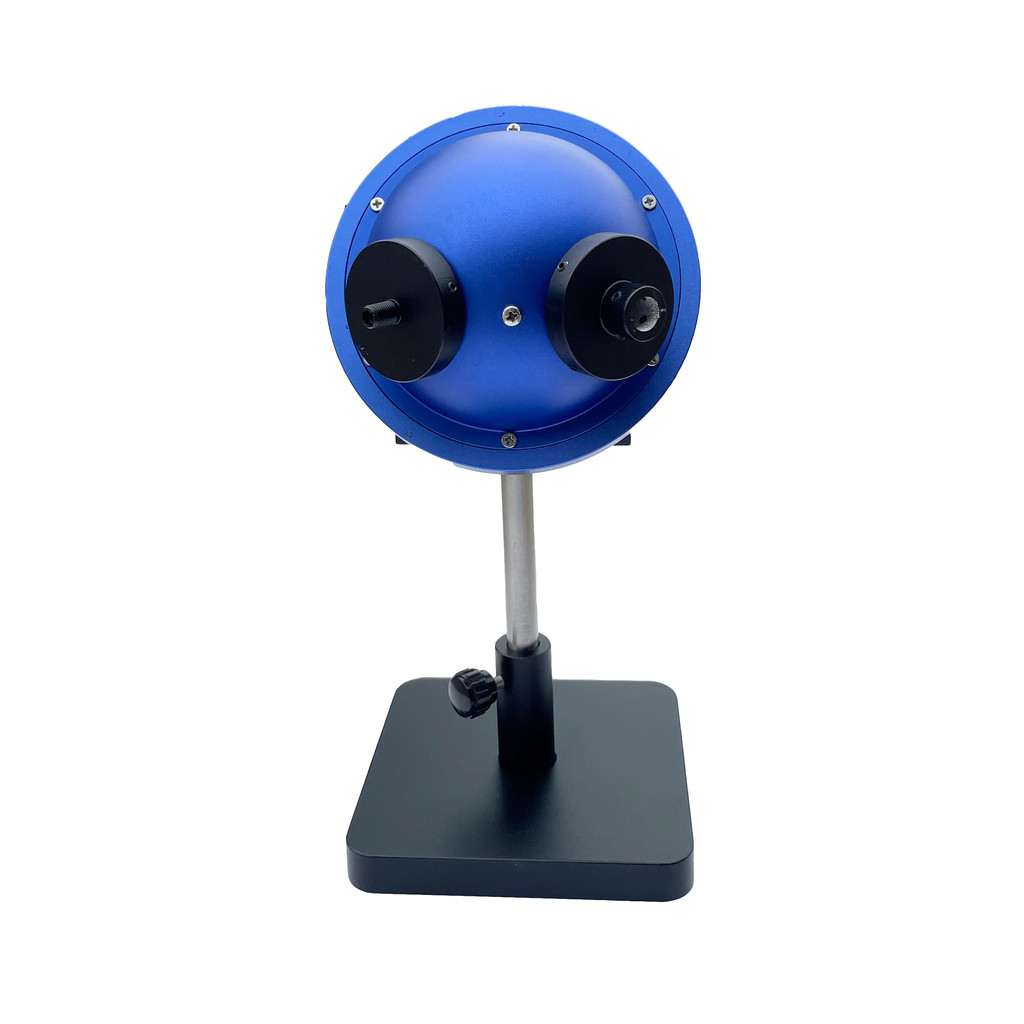

積分球（如圖1）是一個空心球，具有漫反射的內表面，通常具有兩個或多個小開口來引入光或者鏈接光電探測器，還有一些擋板來阻止光源直接照射到探測器上。

這種結構會使光進入探測器前發生多次漫反射，因此到達探測器的光通量非常均勻，幾乎由于光在空間或者偏振的特性無關：探測光功率只與總的入射光功率有關。這樣可以測量激光二極管總的輸出功率，即使在光束發散角很大的情況下。

除了測量的目的，積分球還可以均勻照射一個裝置。這在測試數字成像裝置時非常重要（例如CCD陣列）。

理想情況下，在積分球內表面的涂層在需要的波長范圍內都具有很高的反射率，并且反射為漫反射。如果積分球和小端口處的光學損耗很小，多次反射會導致在積分球內部具有很高的光強，從而具有很高的光學效率，即使積分球比光源和探測器的尺寸都大。
