光纖收發器和光模塊之間能通訊嗎
來源： 閱讀：832 發布時間：2022-02-24 09:59:00
光纖收發器和光模塊之間能通訊嗎
?一、什么是光模塊？
1、什么是光纖
由玻璃或塑料制成的纖維，用于傳輸光信號。傳輸原理是‘光的全反射’。具有保密性好、重量輕、抗干擾能力強、距離遠、數據帶寬高的優點，光纖支持的傳輸速率包括100Mbps，1Gbps，10Gbps及更高。
2、什么是光模塊
負責進行光電轉換，發送端把電信號轉換成光信號，通過光纖傳送后，接收端再把光信號轉換成電信號。常見的光模塊速率：155M(百兆)、1.25G(千兆)、 10G(萬兆)、40G。
3、光模塊類型
光纖的主要模塊類型有這些：
GBIC，是將千兆位電信號轉換為光信號的接口器件。GBIC設計上可以為熱插拔使用。SFP（千兆光接口）、SFP+（萬兆光接口），項目中也會遇到QSFP+（40G光接口）。
要使用交換機上萬兆光口，需要插上SFP+萬兆光模塊，萬兆雙芯光模塊（雙芯常用，一收一發）會有兩個LC接口。
 二、光模塊配對原則
光模塊配對原則：
上圖方法，內置光模塊的設備同樣適用。
由于光模塊進行傳輸數據時分為發送和接收兩個方向，雙纖光模塊通過不同的端口區分，單纖光模塊通過不同的光波長區分，如下。
因此在使用單纖的光模塊時，兩端光模塊的波長要匹配，即TX/RX相反。

 三、光模塊組網方式
在上面我們了解了光模塊的配對原因，我們來看下它的組網方式，對于光模塊的組網方式，不少朋友都有相關的疑問，例如與光纖收發器相連兩端是否可以通？與光口攝像機相關有什么要求等等。

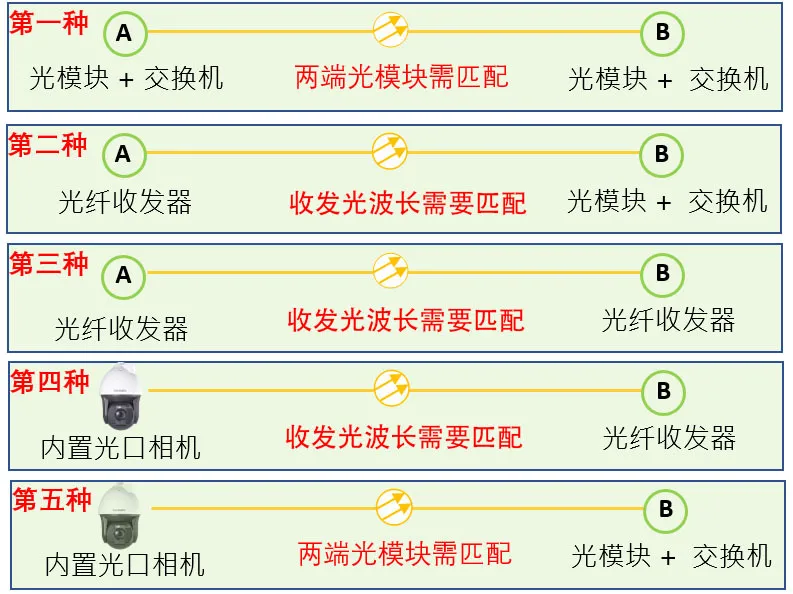

我們來看下關于光模塊的幾種組網方式：
從上面可以看出，要收發波長對應，光纖收發器和對端的光模塊只要收發光波長匹配就能對接。
四、光模塊使用常見問題
一、交換機光口是否需要開啟？
未配置過的可網管交換機除了光電復用口的光口需要開啟外，其他交換機的光口均是即插即用，無需配置開啟。
二、光口不亮怎么處理？
1.檢查設備光口和使用的光模塊速率是否匹配。
2.檢查兩端使用的光模塊是否配對。
3.檢查使用的光纖是否和光模塊匹配，單模光模塊使用單模光纖，多模光模塊使用多模光纖，雙纖光模塊，一端的兩根光纖左右對調下。
4.檢查光纖鏈路是否OK，使用短纖進行測試。
5.光模塊或尾纖、光模的瓷芯過臟。
6.光模塊或尾纖壞了，或者光纖熔接不好。
