非相干光通信和相干光通信基本原理及對比
來源： 閱讀：2300 發布時間：2021-12-23 09:54:15
非相干光通信和相干光通信基本原理及對比

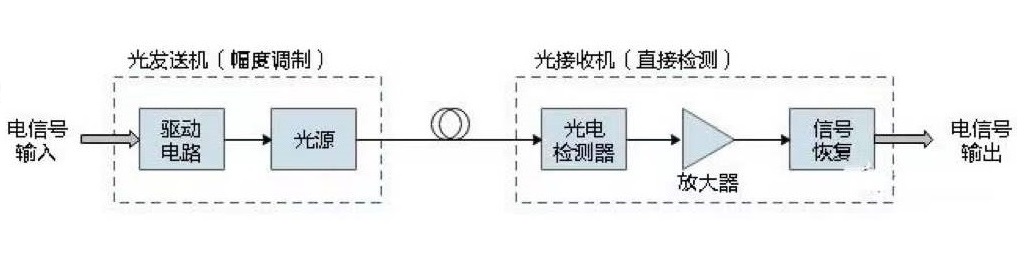

在發送端使用業務信號調整光載波的強度(幅度)，在接收端對光載波進行包絡檢測從而恢復出業務信號。



相干光通信基本原理

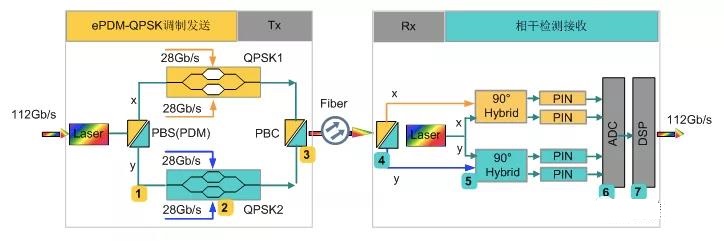

以常用的100G相干傳輸為例，發送端采用ePDM-QPSK等高階調制，接收端采用相干接收技術。其發送和接收過程如下：

1. 用偏振分束器，將激光分成x、y兩個垂直的偏振方向。

2. 分別對x、y偏振方向上的光信號進行QPSK調制。112Gbit/s信號碼流經過“串行-并行”轉換，變成4路28Gbit/s信號。

3. 偏振合波器將X、Y兩個偏振方向上已經調制好的光信號合路到一根光纖上傳輸。

4. 接收端將接收到的信號分離到X、Y兩個垂直的偏振方向上。

5. 相干接收，將X、Y兩個偏振方向上的光信號轉變?yōu)殡娏?電壓信號。

6. ADC（Analog to Digital Converter ）高精度模擬-數字轉換，將電流/電壓信號變成0101...數字碼流。

7. DSP（Digital Signal Processing）高速數字處理，去除色散、噪聲、非線性等干擾因素，還原從發送端的發出的100G信號。



相干光通信包括如下四大關鍵技術：
- 偏振復用和高階調制：利用光的正交偏振特性和相位信息，將原始信號多次一分為二的處理，可以大大降低電層處理的速率。
- 相干接收技術：利用同頻同相的本振激光器與接收光信號進行相干，可以從接收信號中恢復幅度、相位及偏振狀態信息。
- 數字信號處理（DSP）技術：通過DSP在電信號層面解決色散帶來的信號畸變和時延問題，將PMD、CD做補償處理，可大幅提升PMD、CD容限。
- 高性能FEC算法：采用FEC前向糾錯編碼，可以提升系統的OSNR容限。針對不同的速率、碼型和傳輸性能要求，可以設計不同的FEC類型和開銷比例。

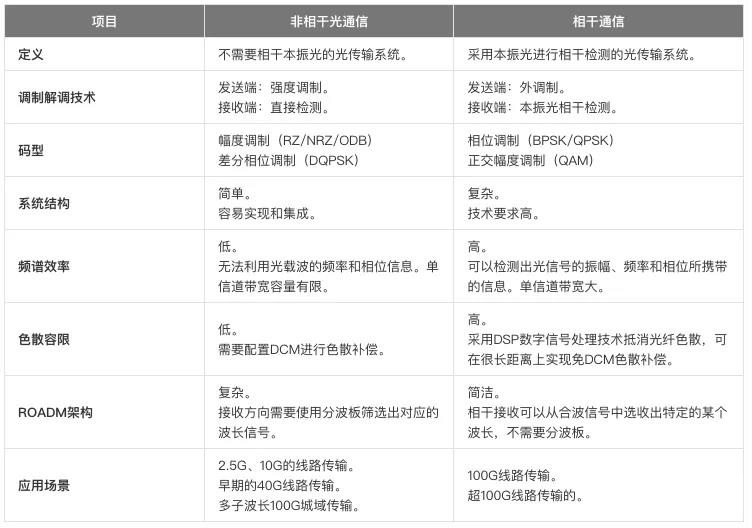

技術對比

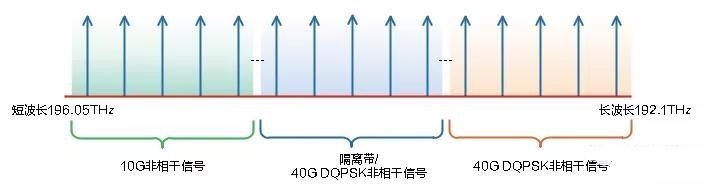

相干波長和非相干波長混合傳輸



相干信號和非相干信號在一定條件下支持混合傳輸，需要根據實際工程條件做專業設計：混合傳輸?shù)幕疽笕缦拢?/section>
- 相干信號和10G信號、40G ODB非相干信號之間必須要設置隔離端，以避免相互影響導致系統性能急劇下降。
- 相干波長和40G DQPSK非相干信號之間可以不設置隔離端。
- 混合傳輸時，相干信號優先使用長波長，10G信號優先使用短波長，隔離帶可以使用40G DQPSK信號。
- 光層ASON網絡不能混合使用相干信號和10G非相干信號。

?



（來源：網站，版權歸原作者）
