激光二極管之封裝和芯片結構
來源: 閱讀:691 發布時間:2021-11-11 10:23:52
激光二極管之封裝和芯片結構

?LD封裝

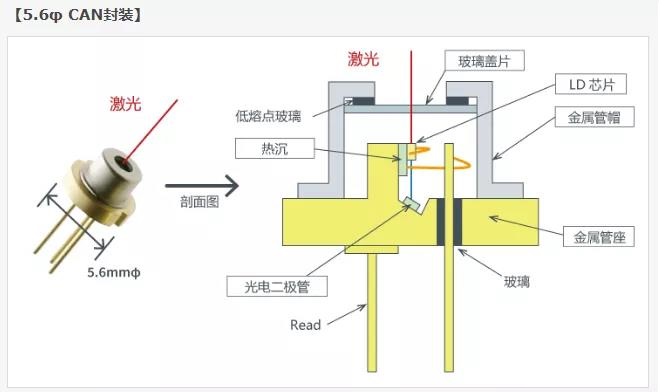

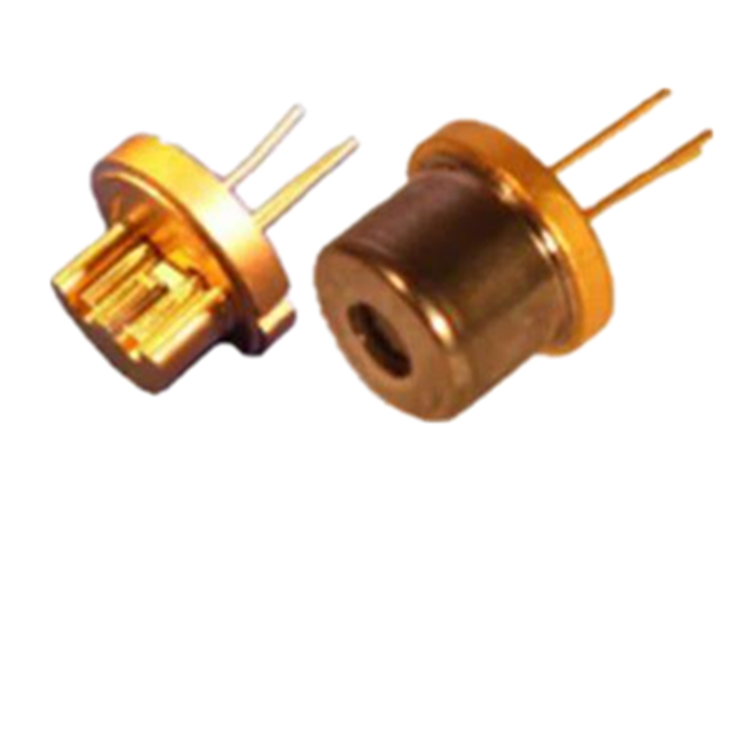

激光二極管的封裝,主流為業內標準的φ5.6mm CAN型,也有重視成本類型的沒有玻璃蓋片的產品。

在Quad beam LD及部分通信類產品中,尺寸大的有φ9.0mm,備有各種封裝。另外,在光盤領域,為了進一步降低成本,也有采用樹脂制作的框架封裝等。



【框架封裝示例】





LD芯片結構

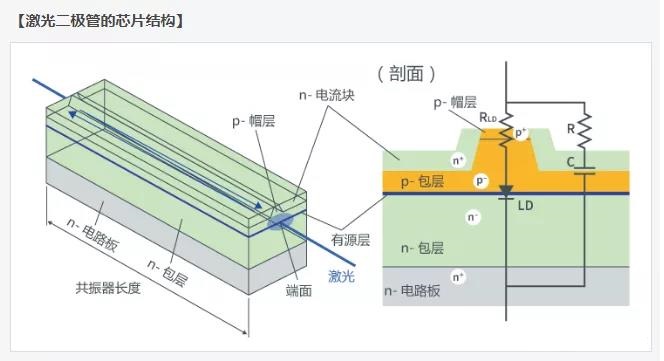

法布里-珀羅型LD是由n/p包層、夾在包層之間的有源層(發光層) 和2片鏡片端面構成。



由于包層材料的緊帶寬度比有源層寬,因此將載體(電子和空穴)能量性的封閉起來。并且,由于包層材料的折射率比有源層小,因此光也封閉在有源層內。(與光纖的原理相同)



有源層和包層由納米級可控的外延生長生產,條形(電極)以微米級可控的光刻法制作。

法布里-珀羅型LD:



一種簡單的激光二極管的結構。



外延生長:



薄膜結晶生長技術的一種,在原有晶片上進行生長,使之以電路板結晶面一致的結晶排列生長。



光刻法:



一種將涂敷了感光性物質的表面曝光,利用曝光部分和未曝光部分生成圖案的技術。



(來源:網站,版權歸原作者)
