摘要

中紅外超連續譜 (SC) 光源可受益于中心波長長于氟化物光纖零色散波長（約 1600 nm）的低成本泵浦光。這使得摻銩激光器成為一項頗具吸引力的技術，但其相對強度噪聲 (RIN) 通常未被表征。此外，低泵浦噪聲是否是 SC 應用的必要條件？我們專注于低成本，開發了一款三級放大的 1946 nm 增益開關二極管 (GSD)，其 RIN 高達 12%，并支持靈活的重復頻率控制，這至關重要地允許用戶根據具體應用優化 SC 性能。我們展示了 2 MHz 下 1873–3986 nm 的max.−10 dB 帶寬，以及 1 MHz 下 1900 nm 、2300 nm 和 3250 nm 的min. RIN 分別為 6.1%、10.4% 和 16.6%。我們定義了在3000至3500 nm區域之間工作的品質因數，并證明其在3 MHz時達到一定值，展現了該控制在優化特定性能指標方面的強大功能。

該性能與1900-3796 nm范圍內的SC進行了比較，后者由工作頻率為5.8 MHz的放大摻銩鎖模光纖激光器泵浦，RIN < 0.11%。盡管泵浦噪聲顯著優于后者，但相比之下，1900 nm、2300 nm和3250 nm的SC RIN分別為2.0%、9.5%和8.5%，這表明調制不穩定性驅動的SC生成過程主導了噪聲性能，從而降低了對低泵浦噪聲的需求。

1.引言

中紅外 (MIR) 超連續譜 (SC) 光源是光譜學、顯微鏡和成像等需要寬帶寬和高亮度應用的理想選擇。它們對非生物材料的光學相干斷層掃描 (OCT) 具有吸引力，因?yàn)榕c近紅外光源相比，MIR 波長能夠穿透更深的樣品，而寬帶寬確保了較高的軸向分辨率。為了最大限度地提高應用信噪比 (SNR)，理想情況下應最大限度地提高功率譜密度并最大限度地降低脈沖能量波動的影響。通過采用較低的脈沖間相對強度噪聲 (RIN) 和較高的脈沖重復率 (PRR) 操作，可以降低這些波動的有害影響，這可以在基于光譜儀的應用的固定積分時間內實現更高的信號平均。通過比較 80 MHz 和 320 MHz 商用調制不穩定性 (MI) 超連續譜光源，OCT 圖像質量得到了改善，證明了這一點。在這項工作中，我們對泵 PRR 對 MIR SC RIN 的影響進行了全面的研究。

2.實驗結果

A.增益開關二極管泵浦

為了啟動中紅外超連續譜 (SCG) 的產生，我們利用來自放大的 1946 nm 增益開關二極管 (GSD) 的皮秒脈沖泵浦 ZrF4-BaF2-LaF3-AlF3-NaF (ZBLAN) 光纖。在異常色散區泵浦時，MI 和孤子動力學可以產生高效的 SCG。圖 1 顯示了本研究中使用的 7.2 µm 芯徑 ZBLAN 光纖 (FiberLabs Inc.) 的色散測量曲線，該曲線采用文中概述的干涉技術測得。第一個零色散波長為 1530 nm，第二個零色散波長為 4475 nm，由此可見，在 1946 nm 泵浦對于實現高效的 SCG 是合理的。與常用的利用光纖級聯紅移 1550 nm 光源的技術相比，直接以較長的波長泵浦具有簡單性和效率優勢。為了最大限度地降低成本和復雜性，GSD 泵浦源（圖 2）采用了三級放大器設計，從而無需使用第四級放大級和用于消除放大自發輻射 (ASE) 的電光調制器。這種架構具有一些吸引人的特點，包括穩健性、全光纖化設計和簡單的 PRR 控制，這為鎖模系統帶來了關鍵優勢。在本研究中，我們操作在皮秒范圍內，并研究了 1 至 10MHz 之間的 PRR。

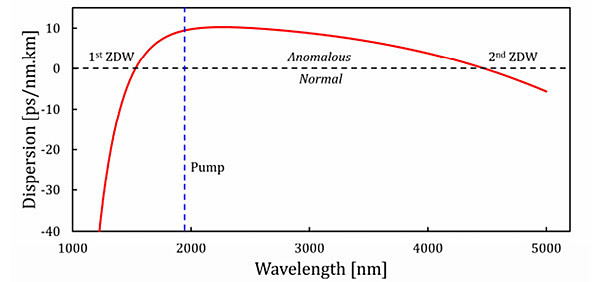

圖 1. 測量芯徑為 7.2 µm 的 ZBLAN 光纖的色散分布。

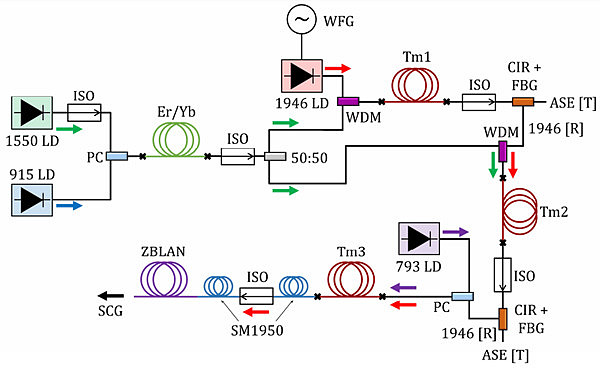

圖2. 1946 nm 泵浦源和 SCG 級。箭頭表示二極管輻射的波長和方向。WFG = 波形發生器，ISO = 隔離器，CIR + FBG = 循環器 + 光纖布拉格光柵

泵浦源基于 1946 nm 激光二極管（Eblana Photonics，圖 2 中紅色部分），通過波形發生器（Active Technologies）發送的寬度為 330 ps、幅度為 5 V 的準方波電脈沖進行增益切換。通過改變電脈沖的頻率來控制 PRR。 1946 nm 的輸出受限于單縱模，線寬約為 60 GHz，脈沖能量較低（< pJ）；因此，在 SCG 之前需要進行顯著的放大。這通過三級摻銩光纖 (TDF) 放大器實現，該放大器由兩級纖芯泵浦預放大器和一級包層泵浦功率放大器組成。預放大器泵浦光由光纖化的 1550 nm 激光二極管（Thorlabs, Inc.，圖 2 中綠色部分）構成，并在 6 米長、纖芯直徑為 10 µm 的摻鉺/鐿光纖 (Exail) 中放大，該光纖由 915 nm 二極管（nLight，圖 2 中藍色部分）泵浦。 1550 nm 放大器的輸出光經隔離器后，使用 50:50 光纖耦合器進行分光。耦合器的每個分支都包含一個波分復用器，使 550 mW 的 1550 nm 泵浦光與 1946 nm 信號光共同通過每個再放大器。第一個預放大器 (Tm1) 由 10 m 長、芯徑為 5 µm 的 TDF (OFS) 組成。由于脈沖能量和占空比較低，連續的 1550 nm 泵浦光在預放大器級中產生顯著的放大自發輻射 (ASE)，從而限制了可實現的增益。在每個預放大器之后，使用組合式循環器和光纖布拉格光柵 (Exail) 消除帶外 ASE，其在 1946 nm 處的反射帶寬為 1 nm。第二個前置放大器 (Tm2) 采用 6 米長、芯徑 9 µm 的 TDF（Coherent 公司），而最后一個功率放大器 (Tm3) 采用 1.5 米長、芯徑 10 µm 的雙包層 TDF（Exail 公司），由 793 nm 二極管（nLight，圖 2 中紫色部分）泵浦。為了便于后續泵浦源特性分析，Tm3 的輸出光在 ∼ 8° 處被切割，以防止背向反射。

圖 3 顯示了每個 PRR 的 1946 nm Tm3 輸出功率與高達 8.9 W 的 793 nm 發射功率（吸收功率為 5.9 W）的關系。最大輸出功率范圍為 2 MHz 時的 1.24 W 至 10 MHz 時的 1.58 W，1 MHz 時的最大增益為 66 dB。然而，ASE 可能構成輸出功率的一部分，并且可以解釋 1 到 2 MHz 之間的輕微下降，因?yàn)樵黾?PRR 會減少 ASE 在脈沖之間積累的機會。所有進一步的測量均在最大輸出功率下進行（使用 8.9 W 的 793 nm 泵浦功率）。脈沖持續時間超過了我們的 4 GHz 示波器（HDO9404，Teledyne Lecroy）的速度；因此我們利用自相關 (AC) 來估計脈沖持續時間。在測試的重復率范圍內進行的交流測量 (pulseCheck SM, APE GmbH) 表明脈沖形狀并不理想，中心峰值周圍有寬肩，如 1 MHz 處所示（圖 3 插圖）。對應于檢索到的 15 ps 脈沖全寬半峰 (FWHM) 的 sech2 和高斯擬合對中心峰值提供了合理的擬合，但對肩部區域的擬合不佳。我們?nèi)狈﹃P(guān)于二極管初始脈沖形狀的信息，也缺乏后續光纖布置中可能發生的重塑信息。由于自相關本質上需要對脈沖形狀有充分的了解，因此這些結果應該被視為脈沖持續時間的指示值。交流 FWHM 通常隨著 PRR 而增加，從 1 MHz 時的 21.3 ps 增加到 10 MHz 時的 35.2 ps，這表明脈沖持續時間低于 35.2 ps。最后，按照所述方案測量泵浦源的RIN。該方法基于一個光電二極管（PDAVJ10，Thorlabs公司）連接到示波器來捕獲脈沖序列。RIN隨PRR的變化很小，值在11.6%到12.5%之間[圖6(a)，插圖]。

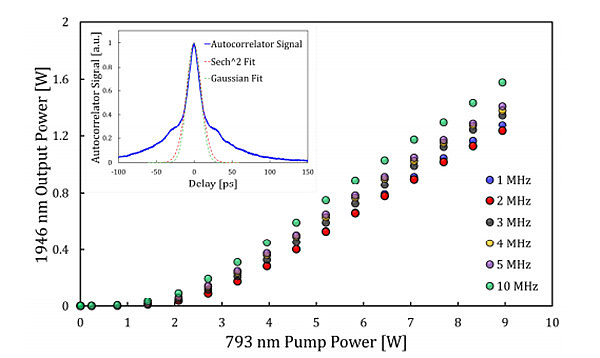

圖3. 選定PRR條件下，Tm3 1946 nm輸出與793 nm泵浦功率的關系。插圖：1 MHz下的AC曲線（藍色）、sech2擬合曲線（紅色）和高斯擬合曲線（綠色）。

B.超連續譜的產生

泵浦特性測定后，將Tm3光纖平切，并與帶有SM1950尾纖（Precision Micro Optics Inc.）的隔離器熔接。該熔接點用石墨膠帶固定在光學平臺上，以便于從包層中去除未吸收的泵浦光。隔離器前的SM1950光纖長度較短（約20厘米），以最大限度地減少脈沖分裂和光譜展寬（這會增加隔離器的損耗）。隔離器后的SM1950光纖用于通過MI引發脈沖分裂，產生波長更長的飛秒孤子，以便在后續的ZBLAN光纖中實現高效的單模光纖（SCG）（圖2）。通過最大化后續ZBLAN光纖中2.4微米以上波長的功率，將光纖長度（在1 MHz下）優化至約40厘米。請注意，SM1950 的損耗在 2.2 µm 以上顯著增加。平切 SM1950 輸出端對接耦合到 4 m ZBLAN 光纖的 FC/PC 連接器輸入端。ZBLAN 光纖的輸出端采用 FC/APC 連接器端接，以最大限度地減少反饋。

圖 4 顯示了三種效率對 PRR 的依賴關系。首先，Tm3 通過隔離器和 SM1950 尾纖（藍色）的傳輸效率從 1 MHz 時的 52% 增加到 10 MHz 時的 76%。這種增加可以歸因于較低 PRR 下的較高峰值功率，這導致 SM1950 光纖進一步展寬，從而導致隔離器的損耗增加，該隔離器針對 1950 nm 進行了優化。其次，SM1950 輸出尾纖通過 ZBLAN 光纖（綠色）的傳輸率更加穩定，范圍從 2 MHz 時的 60.2% 到 10 MHz 時的 66.4%。略微增加可能是由于在較高 PRR 下光譜展寬減小 [圖 5(b)]，因此 4.0 µm ZBLAN 損耗邊緣處的光通量減少。最后，2.4 µm 以上波長的輸出功率與 ZBLAN 總輸出功率（紅色）的比率在 2 MHz 時達到峰值 42.1%，之后隨著 PRR 的增加而降低。有趣的是，盡管 1 MHz 的 SC 帶寬已優化，但最大值仍出現在 2 MHz。這可以解釋為，在較低 PRR 下，占空比降低導致隔離器損耗增加和 ASE 升高，而較高 PRR 下峰值功率降低導致 ZBLAN 光纖的光譜展寬減小。使用基于光柵的光譜儀（S3，Miriad Technologies Ltd）測量了SM1950光纖[圖5(a)]和ZBLAN光纖[圖5(b)]的輸出光譜。ZBLAN光纖的光譜帶寬定義為距超連續譜峰最大值-10 dB的寬度（不包括泵浦區域）。ZBLAN光纖在2MHz下實現了最寬的光譜，帶寬為1873-3986 nm。

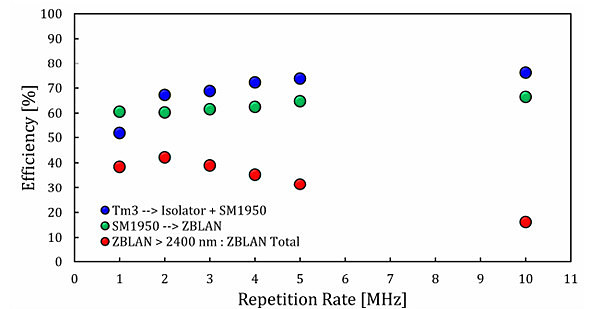

圖 4. 效率：Tm3 通過隔離器 + SM1950 光纖（藍色），SM1950 光纖通過 ZBLAN 光纖（綠色），以及 ZBLAN 光纖 2.4 µm 以上波長輸出功率與總輸出功率之比（紅色）。

圖 5. 來自 (a) SM1950 和 (b) ZBLAN 的 GSD 泵浦 SCG，具有鎖模 (ML) 泵浦光譜；標記為光譜區域 R1、R2 和 R3。

C.相對強度噪聲特性

使用帶通濾波器在三個光譜區域測量相對強度噪聲 (RIN)，分別為 1900 ± 100 nm (R1)、2300 ± 25 nm (R2) 和 3250 ± 250 nm (R3)。觀察到 SM1950 光纖的相對強度噪聲 (RIN) 在 R1 處隨 PRR 略微增加，在 R2 處增加更為顯著[圖 6(a)]，因?yàn)樵搮^(qū)域位于光譜固有噪聲較大的邊緣。在 4MHz 時，只有光譜中微弱且噪聲較大的紅外邊緣與 R2 重疊，因此 RIN 變得不那么重要；而在更高的 PRR 下，峰值功率太低，無法提供足夠的展寬。對于 ZBLAN 輸出[圖 6(b)]，R1 處的 RIN 相當恒定，值在 5.6% 到 6.2% 之間，約為泵浦光的一半。然而，正如預期的那樣，在其他兩個區域，RIN 隨著 PRR 而增加，在 1-5 MHz 范圍內，R2 處從 10.4% 增加到 16.8%，R3 處從 16.6% 增加到 35%。這些值相當，盡管高于在 200 kHz 下測得的 5-10% 的值，該值采用了級聯光纖架構中的納秒 1550 nm 泵浦。對于大于 3MHz 的 PRR，R3 處的功率顯著下降，這與 RIN 在 10 MHz 時大幅增加至 83.8% 一致。不同光譜位置上 RIN 的演變是一個復雜的過程，受脈沖持續時間、峰值功率和在光纖系統中的位置等多種因素的影響。MI 過程會產生許多孤子，這些孤子的數量通常隨著 PRR 的增加而減少。這些產生的孤子可以發生碰撞，從而產生更多的孤子，并因此產生更多的孤子碰撞，從而導致更大的紅移，并最終導致更大的光譜帶寬。

D.品質因數

我們已經證明，1 MHz 是最小化 RIN 的最佳頻率，而 2 MHz 是最大化帶寬的最佳頻率。然而，為了在特定應用中選擇最大化 SNR 的條件，需要考慮 PSD、RIN 和 PRR。事實上，如果在較高 PRR 下工作的好處大于較高的 RIN，那么使用較高的 RIN 可能更可取。這是因?yàn)?，對于沒有其他主要噪聲源的非相關脈沖，在固定積分時間內，SNR 可以隨著平均頻譜數量的平方根 (PRR) 而增加。為了證明這種優化的威力，我們定義了一個時間平均應用的品質因數 (FOM)，它結合了 PSD、RIN 和 PRR：

例如，如果我們考慮一個基于光譜儀的應用，例如中紅外光學相干斷層掃描 (MIR OCT) 成像，并希望優化 3000-3500 nm 光譜區域（即 R3）的性能，我們可以使用 FOM 來確定最佳 PRR。該數據（圖 7）顯示，在該光譜區域，盡管最小 RIN 和最大帶寬分別在 1 MHz 和 2 MHz 時實現，但峰值 FOM 在 3 MHz 時達到 0.93 mW · MHz0.5/nm。這一重要結論源于對光譜和 RIN 特性的全面分析，并為潛在用戶提供了最佳的應用定位。

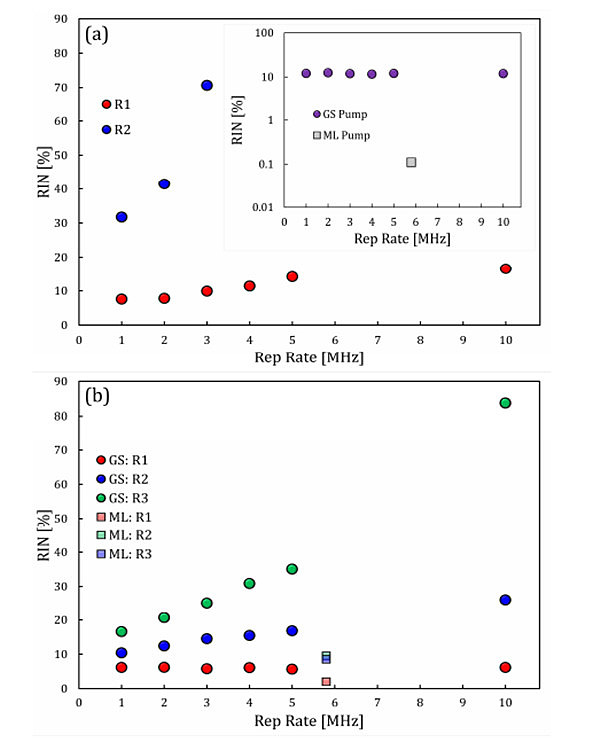

圖 6. (a) SM1950 輸出區域 R1 和 R2 的光譜解析 RIN，其中 GSD 和 ML 泵浦 RIN（插圖）；(b) ZBLAN 輸出區域 R1、R2 和 R3 的光譜解析 RIN，其中 GSD 和 ML 泵浦 RIN。

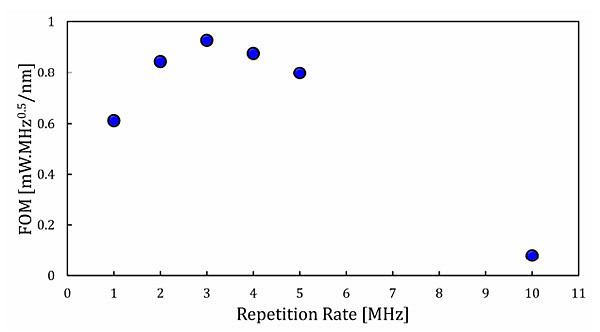

圖 7. 光譜區域 R3 的所有 PRR 的 FOM

E.與鎖模泵浦的比較

降低SCG噪聲的另一種直觀方法是降低泵浦RIN。然而，由于在異常色散區泵浦的SCG是由非相干MI過程驅動的，因此這種方法能帶來多大的增益尚不明確。為了探究這一點，我們進行了一項比較研究，測量了上述生成的MIR SC的RIN，只是將GSD換成了工作在1975nm的鎖模摻銩光纖激光器，并在兩級銩光纖放大器中放大。鎖模系統需要更高的復雜度才能實現穩定的脈沖產生，這是通過在光纖激光器腔內使用半導體可飽和吸收鏡（SESAM）實現的。與GSD相比，這種鎖模架構通常對環境擾動更敏感，而SESAM的逐漸衰減也帶來了壽命方面的考慮。此外，與 GSD 系統相比，它在 PRR 控制方面不具備靈活性。通過增加脈沖選擇器可以至少部分彌補這一缺陷，但會增加復雜性、成本和插入損耗，盡管這只能降低鎖模激光器自由光譜范圍內的 PRR。該泵浦工作頻率為 5.8 MHz，產生 30 ps 脈沖，RIN 小于 0.11%（檢測極限），比 GSD 泵浦低 100 多倍。經過約 1 米長的 SM1950 脈沖分裂光纖，將總功率為 2.09 W 的激光發射到相同的 ZBLAN 光纖中，產生帶寬為 1900–3796 nm 的 MIR SC[圖 5(b)]和 0.92 W 輸出功率，其中 43.5% 的功率在 2.4 µm 以上。盡管泵浦光RIN顯著降低，但測得的SC RIN與GSD泵浦相比僅降低了兩到三倍，在1900 nm處為2.0%，在2300 nm處為9.5%，在3250 nm處為8.5% [圖6(b)]。因此，大幅降低泵浦光RIN的努力不會帶來相應降低的SC RIN值，因此對于MIR來說，SCG鎖模源僅比GSD泵浦具有中等的噪聲優勢。這種降噪應該與GSD泵浦的誘人優勢相權衡，即低成本、低復雜度、環境穩健的架構，提供簡單的PRR可調性和良好的使用壽命前景。

3.結論

本研究提出了一種簡單通用的中紅外（MIR）單光子晶體（SCG）方案，該方案基于放大的1946 nm GSD以及在石英和ZBLAN光纖中的非線性傳播動力學。研究了不同PRR下的帶寬和光譜解析RIN。最寬光譜在2MHz下實現，-10 dB帶寬為1873-3986 nm；最低RIN在1 MHz下實現，1900 nm處為6.1%，2300 nm處為10.4%，3250 nm處為16.6%。此外，量化光源對最大化應用信噪比（SNR）適用性的FOM表明，在3 MHz下，3000-3500 nm光譜區域的性能最佳。這些結果清楚地表明了PRR控制的重要性，它允許用戶優化SC特性以滿足特定應用的需求。使用RIN低100倍以上且其他特性相似的鎖模泵浦源來生成波長范圍為1900–3796 nm的比較級超連續脈沖。然而，由于基于MI的SCG工藝本身存在噪聲，獲得的SC RIN與GSD泵浦源相比僅降低了兩到三倍（盡管泵浦噪聲明顯更低），在1900 nm處為2.0%，在2300 nm處為9.5%，在3250 nm處為8.5%。因此，泵浦RIN的降低不會導致SC RIN的相應降低。基于GSD的泵浦源的優勢在于其架構低成本、簡單且堅固耐用，并且可以輕松靈活地調整PRR。在與基于鎖模的泵浦源進行比較時，應考慮到這一點?；阪i模的泵浦源以固定的PRR工作，并使用SESAM，其性能會隨著時間的推移而下降，并且其脈沖產生方式對環境的適應性也稍差。
