摘要

本測量報告根據硬度等級，介紹了彩色寶石吸收光譜分析的結果。使用Thunder Optics公司的SMA-E光譜儀和光纖，測量了可見光譜范圍（約400 nm至750 nm）內的特征吸收與波長的關系。測量的光譜數據以光譜吸收?qǐng)D和光譜色條的形式呈現。兩者均使用Spectragryph軟件進行計算。接下來的章節將介紹研究動機、測量設置、照明和寶石中的光照情況。在解釋性章節的最后，給出了結論和未來工作的展望。實驗結果按寶石類型分組，并列于附錄中。后續將對結果進行補充和修訂。

引言

寶石學實驗室和機構投入大量資金購置設備，用于分析天然、合成、堆疊和處理過的寶石。他們的興趣在于通過實驗驗證寶石的所有物理、光學、礦物學和化學特性。而業余愛好者通常預算有限，無法在分析設備上投入如此多的資金。

在過去的幾十年里，微型光學和光電系統投入了更多研發力量。因此，更微型的USB二極管陣列光譜儀才有可能進入市場。但大多數廉價的USB微型光譜儀無法提供良好的光譜分辨率，而這對于寶石或礦物分析至關重要。它們通常設計用于快速、原始的光譜分辨率，以滿足顏色或材料分析的工業應用需求。對于此類應用，在可見光(VIS)和/或近紅外(NIR)波長范圍內，約10納米的低分辨率就足夠了。但寶石和礦物晶體的吸收光譜分析需要更高的分辨率，分辨率應提高約10倍。

為了克服這一難題，Thunder Optics 推出了性能更強大的 SMA-E 光譜儀。其技術規格，尤其是探測器靈敏度和光譜分辨率，均得到了提升。此外，其性價比也十分出色。這正是 Thunder Optics 投資 SMA-E 光譜儀的根本原因和動機。這類光譜儀為業余愛好者、學生和小型實驗室提供了開展光譜分析的可能性。

測量設置

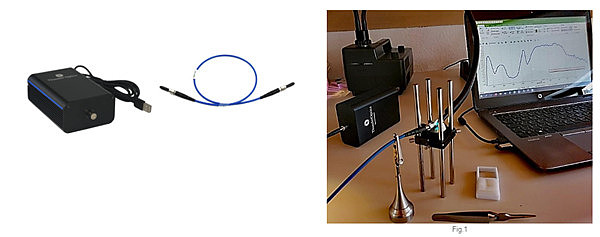

本研究使用的測量裝置如圖1所示，包含一個寬帶白光源、一臺光譜儀、一個物體支架以及一臺裝有分析軟件的上網本，用于計算和顯示測量的光譜數據。

照明燈為肖特公司的KL1500型。它包含一個歐司朗公司的Xenophot HLX 64 634 EFR 15 V 150 W鹵素?zé)?，并帶有集成式后鏡反射器。燈系統中的另一個光學元件是吸熱濾光玻璃，其后接一個聚光透鏡。

燈光耦合到一根直徑約9 mm、端面拋光平整的玻璃光纖束。光纖束經過短距離分束后，被分成兩束直徑分別為4.5 mm的獨立玻璃光纖束。鹵素?zé)艄獾牡湫凸庾V隨波長變化曲線如圖2所示。

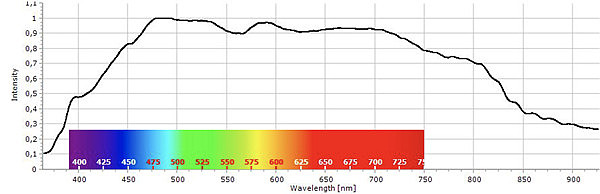

圖2. 白光鹵素?zé)舻墓庾V強度線圖

歐司朗 Xenophot HLX 64 634 EFR 15 V 150 W；

該燈在 400 至 700 nm 的可見光范圍內具有連續的寬帶強度功率。

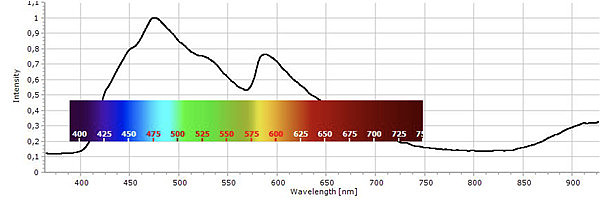

圖 3. LED 的光譜強度線圖

與圖 2 中的強度分布圖相比，LED 在 475 至 700 之間的功率較小。

光譜圖和色條由 Spectragryph 處理。

所用的光譜儀是 Thunder Optics 的 SMA-E 光譜儀。該光譜儀校準后的可見-近紅外 (VIS-NIR) 光譜范圍為 380 nm 至 930 nm。狹縫寬度為 100 µm，與芯徑/包層直徑分別為 100/125 µm 的 MMF 型多模光纖匹配。光纖跳線兩端均配有標準 SMA 連接器 SMA905。光纖長度約為半米。光纖的自由端可靈活調整位置，對準被測寶石，而光纖束端則以固定位置照射寶石。將寶石放置在平坦的載體上或抓住橫笛手指展開彈簧支架，兩者一起固定在位。

照明與導光

為了獲得高對比度、有意義的吸收光譜，照明與導光是本研究的一個重要實驗部分。必須對穿過寶石的光束進行良好的調節，以獲得足夠的固有吸收，從而獲得特征光譜曲線與波長的關系。為了獲得更好的對比度，避免光譜儀探測器單元出現飽和現象，須最大限度地減少干擾光（例如反光、雜散光和非傳播光）。因此，拋光寶石的尺寸不應過小，并且寬度和高度的比例應保持良好。這意味著，底部和冠部之間的比例應足夠高，這取決于寶石的折射率，從而實現內部全反射。

如果寶石因亭部刻面的不規則透射（外耦合）而損失了傳播光（即所謂的“開窗”），那么測量的光強度可能并非吸收分析的條件。

圖 4、圖 5 和圖 6 展示了使用 GemCad程序計算的一些光線軌跡草圖。模擬結果表明，這種行為取決于寶石的比例以及寶石刻面不同方向上的光線照射。

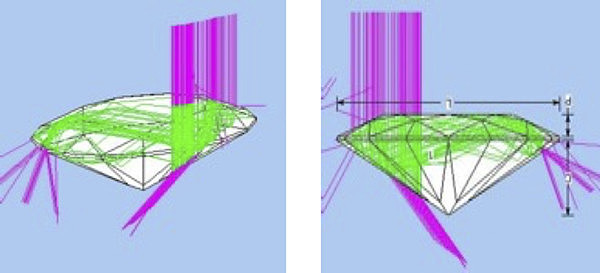

圖 4a. 橢圓形寶石幾何形狀

光線從頂部射入鉆石臺面和冠部刻面，并應沿著較長的幾何軸在內部傳播。內部光傳播距離越長，測量的特征吸收就越大。

對于這種方向，底角對于1.8的折射率來說太小。因此，大部分光會在短距離后耦合出去。只有一小部分內部傳播的光可用于測量。

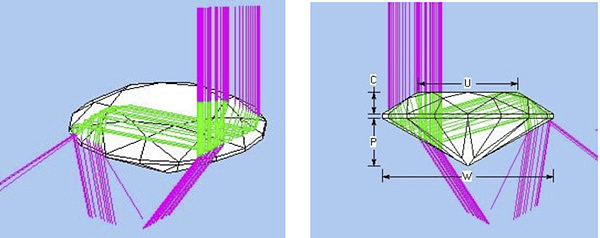

圖 4b. 橢圓形寶石幾何形狀

光線從頂部射入臺面和冠部刻面，并應沿短幾何軸在內部傳播。

在此方向上，切工特性良好，折射率為1.8，可實現內部全反射。

所有射入的光線均從臺面和冠部刻面的另一側耦合輸出，可用于測量。

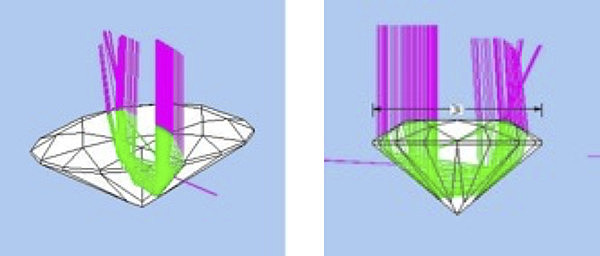

圖 5a. 圓形寶石幾何形狀

光線從頂部射入臺面和冠部刻面，應通過內部全反射傳播。本例中，亭部角度僅為30°，折射率為1.8，因此太小。所有射入的光線都通過亭部刻面耦合射出。

寶石有漏窗。只有部分光線沿內部較長路徑傳播，或許可以進行分析。

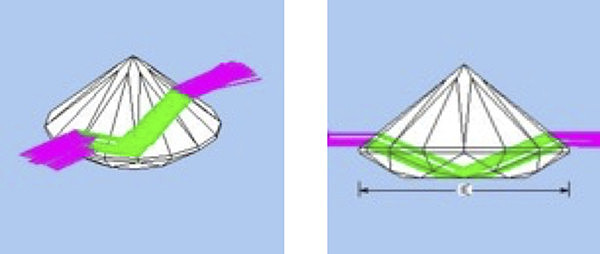

圖 6. 圓形切割

光線從頂部射入臺面和冠部刻面，并通過內部全反射傳播。本例中，亭角為42°，折射率為1.8。所有射入的光線在臺面和冠部刻面耦合射出。寶石無漏窗。

所有光線均沿最長的內部路徑傳播，可供分析。

圖 6 中的方位更利于使用，因?yàn)樗c圖 4 和圖 5a 中描述的問題無關。寶石被倒置在一個平坦的托架上。燈光照射到寶石的亭部刻面，并從亭部刻面的另一側耦合出來，而內部的光線在臺面上完全反射。因此，本報告中測量的所有刻面寶石均采用此方法。

實驗結果

白光光譜為隨機偏振，并非特定耦合到寶石的晶軸上。因此，光譜吸收曲線無法針對軸取向偏振態進行討論。所有圖均通過偏移量減法和可見光范圍內最高吸收峰的歸一化來優化對比度。因此，a) 近無色或高透明度寶石中小吸收線和 b) 低吸收線的可見性得以改善。此外，在光譜吸收曲線下方額外添加的光譜色條，可以更好地顯示吸收線和較寬的吸收帶。光譜圖和色條與波長的關系由 Spectragryph軟件生成。

有時，使用 OPL的手持式目鏡光譜儀來控制被測寶石的吸收峰和吸收帶的可見性。

不同的吸收隨波長的變化通常被理解為不同單顆或多顆寶石的典型特征，例如鉆石、剛玉、鈹、金綠玉、尖晶石、托帕石、石榴石、鋯石、電氣石，以及最后一類稀有寶石，主要按硬度等級分類。測量的吸收光譜圖一方面可以與參考書進行比較，另一方面可以與互聯網上提供的光譜線圖進行比較。

通常，顏色是由自由電子躍遷或電子與客體金屬離子相互作用電荷轉移（IVCT）引起的，這些離子在宿主晶體基質的缺陷位置上存在微小的偏差。這些過渡元素主要包括鈦、釩、鉻、錳、鐵、鈷、鎳和銅，它們以純礦石和混合離子的形式存在。根據顏色的強度，光譜分析或多或少地顯示出與波長相關的特征吸收。

結論與展望

本報告介紹了使用 Thunder Optics公司的 SMA-E 光譜儀對寶石進行光譜吸收測量的結果。測量結果以光譜曲線與波長的關系圖繪制，并為每個測量結果繪制了彩色光譜條。數據處理和記錄使用了功能強大且功能全面的 Spectragryph軟件。測量系統和測量光導也進行了詳細討論。

如果寶石具有明顯的雙折射性，則應進行更深入的測量，并根據偏振進行光譜分析。此外，應重新對具有變色效應（關鍵詞：多色性）的寶石進行表征。
