韓國Wellang-DT3100芯片是專為L(zhǎng)ED照明設計的浮動電流驅動IC，采用SOT-89-3L封裝，具備高集成度與靈活性；為替換白熾燈泡和線性熒光燈提供了高效方案，支持多步配置同時，能夠調節流過LED燈串的電流，確保LED燈具的穩定發光和高效能耗適用于高功率應用場景。
DT3100采用浮動電流驅動架構，可作為電壓控制電流源、電流調節器或截止器使用，支持LED串的串聯或并聯配置，其驅動電流可達150mA，且無需外接電解電容器和電感元件，獨特的電流調節機制，實現功率因數>0.9及總諧波失真（THD）<15%符合照明對能效和電磁兼容性的要求。
應用電路：
支持TRIAC調光，適配傳統調光器，且通過靈活的PCB設計兼容周期性交流電壓源，適用于白熾燈或熒光燈的替代方案，可與智能家居系統無縫對接，實現從5%到100%的平滑亮度調節，已成功應用于可調光燈泡、智能燈帶等產品。
DT3100詳細技術參數特性
●驅動電流范圍：
- 最大輸出電流：150mA（連續工作模式）；
- 短路保護電流：50mA（CS-VS間電壓<200mV時觸發）
- 過溫保護電流：35mA（芯片溫度≥160°C時激活）
- 輸入電壓范圍：AC 100V～240V
●調光兼容性：支持TRIAC調光，適配傳統調光方案。
●功率因數（PF）：>0.9，優化電能利用效率。
●總諧波失真（THD）：<20%，減少對電網的干擾。
●LED燈串配置：支持串聯或并聯，適配不同LED燈珠規格。
●PCB布局靈活：可匹配球泡燈、燈管等非規則形狀燈具設計
●封裝類型：SOT-89-3L封裝，適合高密度PCB布局，兼容多種散熱設計。
3-step應用電路：

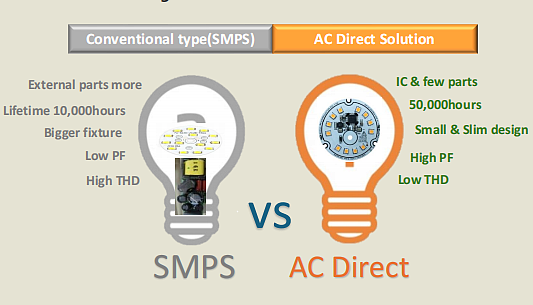

相比傳統SMPS方案，DT3100減少30%的BOM元件數量，PCB布局面積縮小45%，整體系統成本降低約22%，采用Wellang專利的無頻閃技術，在PWM調光時保持2000:1超高對比度，解決了低端驅動芯片常見的視覺疲勞問題；通過IP67級防護封裝和-40°C~85°C寬溫域支持，可應用于路燈、景觀照明等戶外場景。
