了解微芯片激光器

來源：網絡 閱讀：263 發布時間：2025-03-21 16:01:19

微芯片激光器是無需對準的單片固態激光器，其中激光晶體（或玻璃）直接與激光諧振腔的端鏡接觸（見圖 1）。此類激光器通常由激光二極管（→二極管泵浦激光器）直接或通過光纖泵浦。它們通常發射幾百毫瓦的平均功率，盡管有時可以達到 1W 以上。

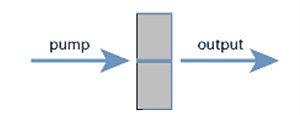

圖 1：微芯片激光器，由兩端面均涂有電介質鏡涂層的激光晶體組成。

微芯片激光器常用的激光晶體類型是 Nd:YAG 和 Nd:YVO4，發射波長范圍為 1 微米或 1.3 微米，有時約為 0.95 微米。最近，高摻雜陶瓷激光增益介質也越來越受到關注。摻鉺晶體或玻璃作為增益介質，可在 1.5 微米范圍內實現對眼睛安全的發射波長。通過非線性頻率轉換可獲得更短的波長（見下文）。

在某些情況下，激光介質和端鏡之間可能存在另一種光學裝置，例如用作 Q 開關或腔內倍頻的電光調制器的非線性晶體，或用于提高功率處理能力和增加有效模式面積的未摻雜透明板。

術語“微激光器”有時也用于具有非常緊湊的諧振器設置的激光器（即微型激光器），但并不總是用于微芯片激光器。

諧振腔模式

大多數微芯片激光器沒有任何故意彎曲的諧振腔鏡。諧振腔模式通常由激光晶體中的熱透鏡（包括晶體端面的可能凸起）決定，在某些情況下，增益引導也會產生重大影響。簡單諧振腔的穩定區從零屈光度延伸到某個值，該值由諧振腔長度決定。這也決定了基模的光束半徑，由于諧振腔較短，該半徑相對較小。通常通過在基模內泵送一定體積來獲得穩定的衍射極限光束質量。

使用熱透鏡形成諧振腔模式會帶來嚴重的限制。

偏振發射

對于 Nd:YAG 等各向同性增益介質或玻璃，兩個偏振方向的增益基本相同。如果泵浦光束沒有準確的圓形輪廓，激光輸出可能會因熱致雙折射等弱效應而發生偏振。

單頻激光器

如果不采取特殊措施，微芯片激光器通常呈現單頻操作。這是因為諧振腔長度短導致自由光譜范圍大。當激光晶體的溫度發生變化時，發射頻率可能會在很大范圍內（幾千兆赫茲寬）漂移，直到發生模式跳躍。

使用微芯片激光器產生短脈沖

由于微芯片激光器的激光諧振腔很短，往返時間很短，因此非常適合產生相當短的脈沖。簡單的方法是增益切換，這已經足以獲得亞納秒脈沖。

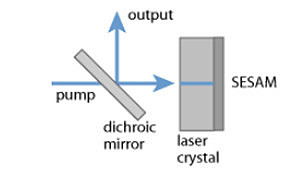

Q 開關微芯片激光器還可以產生持續時間低于 1 ns 的異常短脈沖，在極端情況下甚至低于 100 ps。這尤其適用于使用 SESAM 進行被動 Q 切換（圖 2），但也可以使用可飽和吸收晶體，例如 Cr:YAG 或某些 Cr 摻雜陶瓷，或者使用集成普克爾斯盒進行主動 Q 切換。

尤其是使用被動 Q 開關時，微芯片激光器通常允許 100 kHz 以上的極高脈沖重復率，有時甚至幾兆赫。對于較低的重復率，通常幾微焦耳的脈沖能量和幾納秒的脈沖持續時間允許幾千瓦的峰值功率。參考文獻中討論了典型的權衡。
