光譜儀如何工作？
來源：網絡 閱讀：273 發布時間：2025-03-19 11:44:01
光譜儀如何工作？

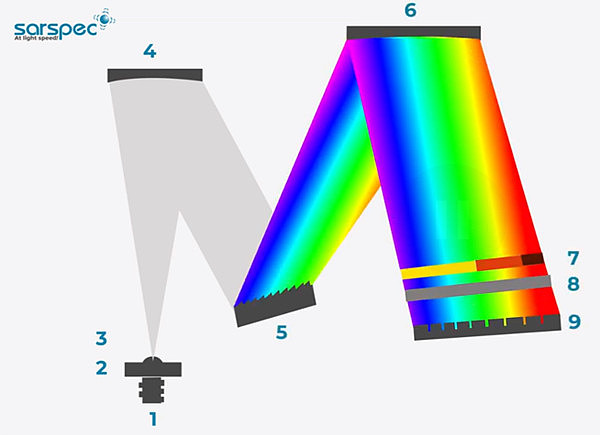

Sarspec 生產的光譜儀是高品質系統，配有鋁合金光學平臺，每個光學元件都經過徹底優化。光學平臺內的光學元件采用對稱 Czerny-Turner 配置組裝，可顯著提高光譜儀的靈敏度。Sarspec 光譜儀簡單的形式由入口狹縫 (2)、準直鏡 (4)、衍射光柵 (5)、聚焦鏡 (6) 和探測器 (9) 組成。

1.SMA 連接器

2.狹縫

3.長通濾光片

4.準直鏡

5.光柵

6.聚焦鏡

7.聚光透鏡

8.排序濾光片

9.探測器

光源或樣品發出的光通過標準 SMA 905 連接器 (1) 進入光譜儀，并由第一面鏡子 (4) 準直至衍射光柵 (5)。衍射光柵將入射的多色光分離為單色光，并將其導向第二面鏡子 (6)，第二面鏡子將單色光聚焦到 CCD 探測器陣列 (9) 上。

可以添加其他光學元件，例如用戶可更換的光學濾光片 (3)（放置在入口狹縫后，用于選擇波長范圍或衰減光）、聚光透鏡 (7)（用于提高光譜儀的靈敏度）和排序光學濾光片 (8)（用于阻止更高階的衍射光柵到達探測器），這些元件可提高光譜儀的靈活性和性能。

檢測到的光如何變成光譜？

在像素檢測器線中，每個元素（像素）檢測單色光的一小部分并給出單獨的電輸出。來自多個像素的多個信號的組合將構建一個具有每個像素強度（計數）的光譜。

后驗校準將允許從像素到波長的轉換，從而產生最終輸出：具有強度（計數）信息的光譜作為波長的函數。這將是使用 Sarspec 光譜儀獲得的所有結果的基礎。
