Agiltron的數字2D微機電系統技術
來源：網絡 閱讀：776 發布時間：2025-01-22 15:03:34
Agiltron的數字2D微機電系統技術

基于微機電系統的光開關可分為兩種方法：數字 1D 和模擬 2D。在這兩種情況下，都是通過驅動微型反射鏡將光從給定的輸入端口重新定向到給定的輸出端口。在模擬 2D 開關中，通過旋轉鏡面來實現開關功能，這就需要帶有固件的電子設備來保持每個耦合位置。這些開關的缺點是在斷電時會丟失位置，以及在切換過程中信號可能會泄漏到非預期通道的無命中問題。2D 也不適合同時通過幾個端口輸入光線，因為這可能會超過功率閾值并對反射鏡造成損壞。不過，當 N>8 時，2D 是 1xN 開關中最低的。

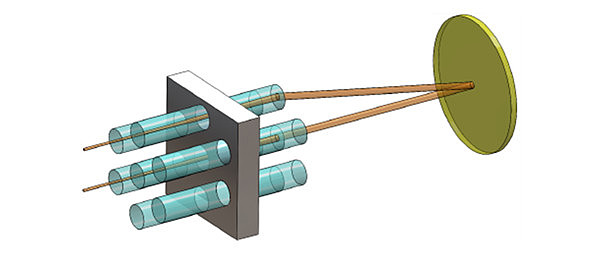

圖 1.模擬 2D 1xN MEMS 開關

在一維 MEMS 開關中，每個鏡面只能在兩個數字位置內移動：進入或離開光路。我們使用的專有熱致動數字 MEMS 具有快速開關、直接低驅動電壓、防振動故障安全鎖存以及斷電時保留光路等主要優勢。典型的 MEMS 鏡面排列和數字光學開關的工作原理如圖 2 所示。

1D MEMS 的 1×2 和 2×2 配置成本最低。

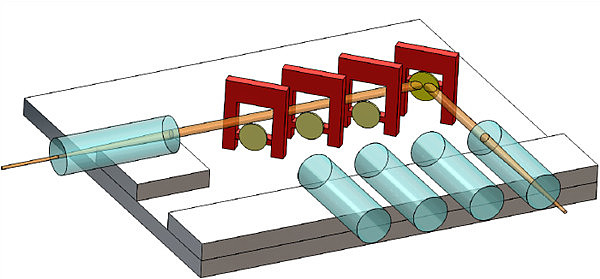

圖 2.數字 1D 1xN MEMS 開關
